油圧発電式磁石付つかみ機グラスパー with マグ・ゴン

グラスパーとマグ・ゴンが1つのアタッチメントに！

本体クラスの目安

12-45ton

SPEC

CATALOGUE

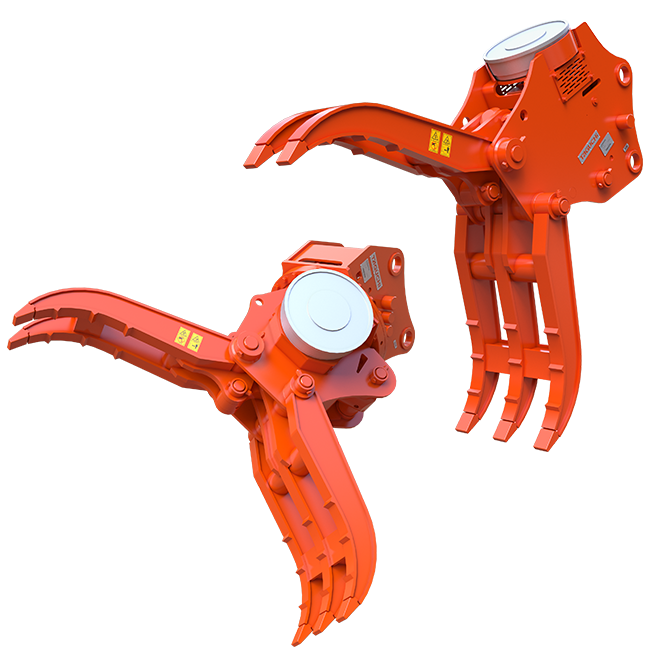

つかみ機トップシェアを誇るタグチ製品「グラスパー」に、油圧発電式マグネット「マグ・ゴン」を搭載。
つかみ・マグネット作業を１台で行える、スクラップ選別作業の効率を格段に高めるアタッチメントです。

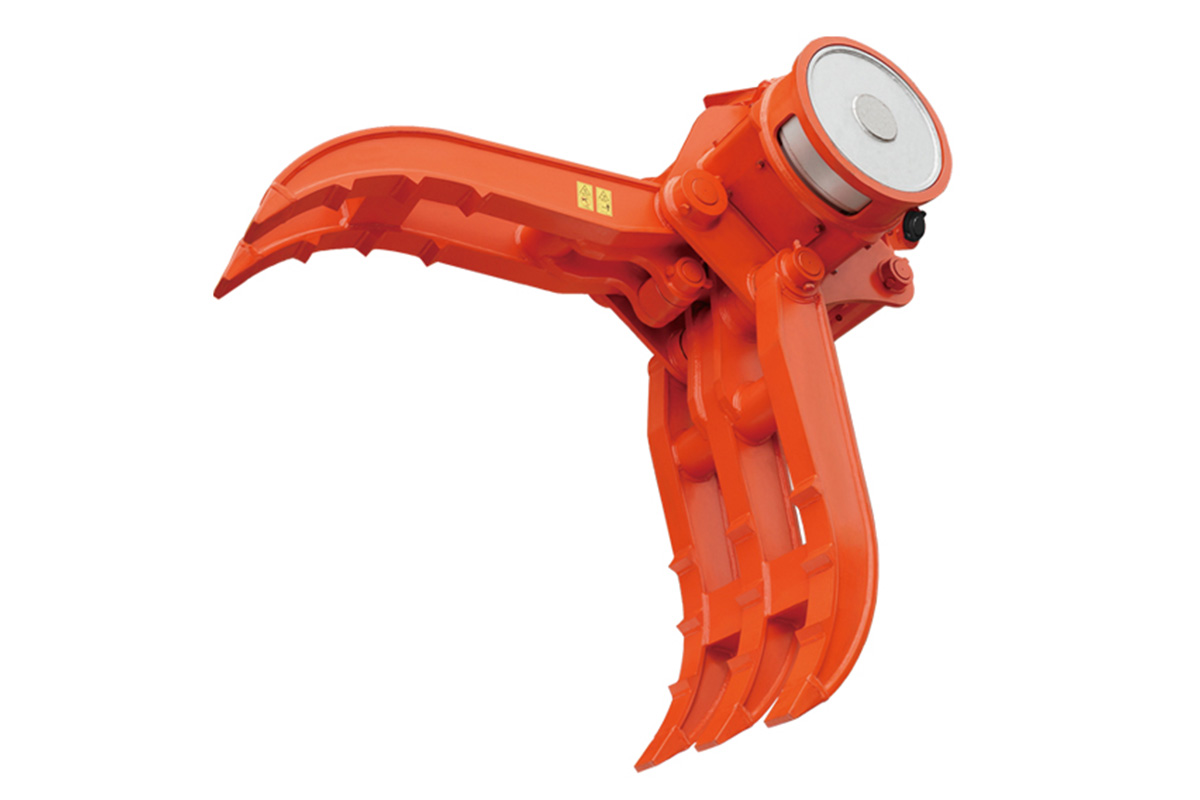

油圧発電式マグネット
「マグ・ゴン」搭載

アタッチメント内に油圧発電装置を備える油圧発電式マグネット「マグ・ゴン」は、油圧ショベルへの電気配線が不要。装着の重機を限定されることなく、マグネット作業を行うことができます。1往復配管機に装着後すぐに使用可能。バッテリー式よりも高い吸着力を即発揮します。首振りタイプと360°全旋回タイプをラインアップ。

瞬時に着脱可能！
完全油圧式対応モデルも

キャビンから降りることなく、アタッチメントの着脱が可能！タグチオリジナルで国産初の完全油圧式クイックヒッチ「完全油圧式ワンキャッチ」に対応したモデル（GV-122SFM4A-HP・GV-402SFM7A-HP）のラインアップも。

SPEC スペック比較

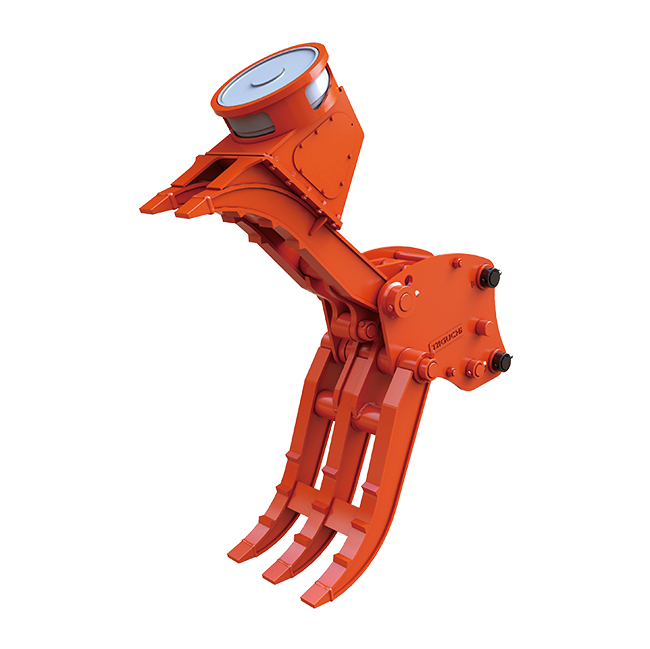

Lタイプ　仕様表

型式	本体クラスの目安[ton]	最大使用圧力[MPa]	推奨流量[L/min]	最大開口幅A[mm]	本体長さB[mm]	爪幅C[mm]	爪長さD[mm]	マグネット使用定格[%ED]	マグネット消費電力[kW]	マグネット径E[mm]	質量[kg]	最大吸着質量目安[kg]	PDF
GV-122LFM4A	12～14	34.3	120	1860	1860	560	1030	60（6分通電4分休止の繰り返し周期）	0.5	φ400	770	銑鉄60kg、鋼板切断屑20kg、切屑10kg

※1往復の油圧配管が必要です。
※グラスパーシリーズを取付ける油圧ショベルには、アームの損傷を防ぐために、アームの補強をおすすめします。
※クラスが異なる油圧ショベルには取付けることができません。
※機種によっては取付けできない油圧ショベルもありますので、販売店までお問い合わせください。
※マグネット製品をご使用になる際には、「車両系建設機械運転技能講習修了証」（整地・運搬・積込及び掘削用）に加えて、「小型移動式クレーン運転技能講習修了証」の取得を推奨します。

Sタイプ　仕様表

型式	本体クラスの目安[ton]	最大使用圧力[MPa]	推奨流量[L/min]	最大開口幅A[mm]	本体長さB[mm]	爪幅C[mm]	爪長さD[mm]	マグネット使用定格[%ED]	マグネット消費電力[kW]	マグネット径E[mm]	質量[kg]	最大吸着質量目安[kg]	PDF
GV-122SFM4A	12～14	34.3	120	1860	1900	560	1030	60（6分通電4分休止の繰り返し周期）	0.5	φ400	990	銑鉄60kg、鋼板切断屑20kg、切屑10kg
GV-202SFM4A	20～22	34.3	200	2260	2330	695	1260	60（6分通電4分休止の繰り返し周期）	0.5	φ400	1650	銑鉄60kg、鋼板切断屑20kg、切屑10kg	-
GV-302SFM5A	30～37	34.3	300	2540	2600	825	1440	60（6分通電4分休止の繰り返し周期）	1.0	φ500	2570	銑鉄120kg、鋼板切断屑90kg、切屑25kg	-
GV-402SFM7A	40～45	34.3	400	2810	2890	910	1590	60（6分通電4分休止の繰り返し周期）	3.3	φ700	4000	銑鉄350kg、鋼板切断屑200kg、切屑100kg	-

※2往復の油圧配管が必要です（但し、旋回中の背圧が2MPaを超える場合、ドレン配管が必要です）。
※グラスパーシリーズを取付ける油圧ショベルには、アームの損傷を防ぐために、アームの補強をおすすめします。
※クラスが異なる油圧ショベルには取付けることができません。
※機種によっては取付けできない油圧ショベルもありますので、販売店までお問い合わせください。
※マグネット製品をご使用になる際には、「車両系建設機械運転技能講習修了証」（整地・運搬・積込及び掘削用）に加えて、「小型移動式クレーン運転技能講習修了証」の取得を推奨します。

＜完全油圧式ワンキャッチ仕様＞ Sタイプ　仕様表

型式	対応完全油圧式ワンキャッチ	最大使用圧力[MPa]	推奨流量[L/min]	最大開口幅A[mm]	本体長さB[mm]	爪幅C[mm]	爪長さD[mm]	マグネット使用定格[%ED]	マグネット消費電力[kW]	マグネット径E[mm]	質量[kg]	最大吸着質量目安[kg]	PDF
GV-122SFM4A-HP	OC-122HP	34.3	120	1860	1880	560	1030	60（6分通電4分休止の繰り返し周期）	0.5	φ400	1080	銑鉄60kg、鋼板切断屑20kg、切屑10kg
GV-402SFM7A-HP	OC-402HP	34.3	120	2810	2810	910	1590	60（6分通電4分休止の繰り返し周期）	3.3	φ700	4260	銑鉄350kg/鋼板切断屑200kg/切屑100kg

※2往復の油圧配管が必要です（但し、旋回中の背圧が2MPaを超える場合、ドレン配管が必要です）。
※グラスパーシリーズを取付ける油圧ショベルには、アームの損傷を防ぐために、アームの補強をおすすめします。
※クラスが異なる油圧ショベルには取付けることができません。
※マグネット製品をご使用になる際には、「車両系建設機械運転技能講習修了証」（整地・運搬・積込及び掘削用）に加えて、「小型移動式クレーン運転技能講習修了証」の取得を推奨します。
※完全油圧式ワンキャッチ専用機種です。
