＜電磁切替式＞全旋回型つかみ機全旋回グラスパー VSC

つかみ操作＆360°旋回を１往復配管で実現！

本体クラスの目安

0.5-22ton

SPEC

CATALOGUE

1往復配管でも、つかみ操作（爪開閉）はもちろん、360°旋回動作が可能！
簡単なリモコン操作で自在に操れる、全旋回グラスパーの次世代型モデルです。

1往復配管機で快適な
つかみ作業を提案します

つかみ操作と360°旋回動作が同時にできる全旋回グラスパーの動作が1往復配管機でも可能に！　つかみ操作（爪開閉）はもちろん、360°旋回動作が可能です。簡単なリモコン操作で、左旋回、右旋回と自由自在に爪の角度を調整できます。

ショベルへの簡単な
配線作業で
セットアップ完了！

リモコン旋回タイプの全旋回グラスパーは、VSCとVSD（※別ページ参照）をラインアップ。無線タイプのグラスパーVSDとは異なり、グラスパーVSCは油圧ショベル側へ電気配線を施す有線タイプとなっています。付属されている電源ケーブル・操作スイッチを取り付ければセットアップ完了です。

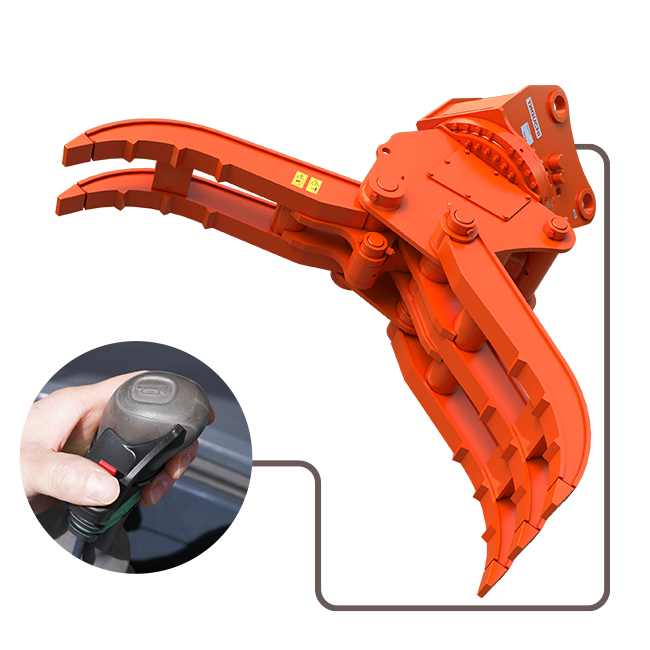

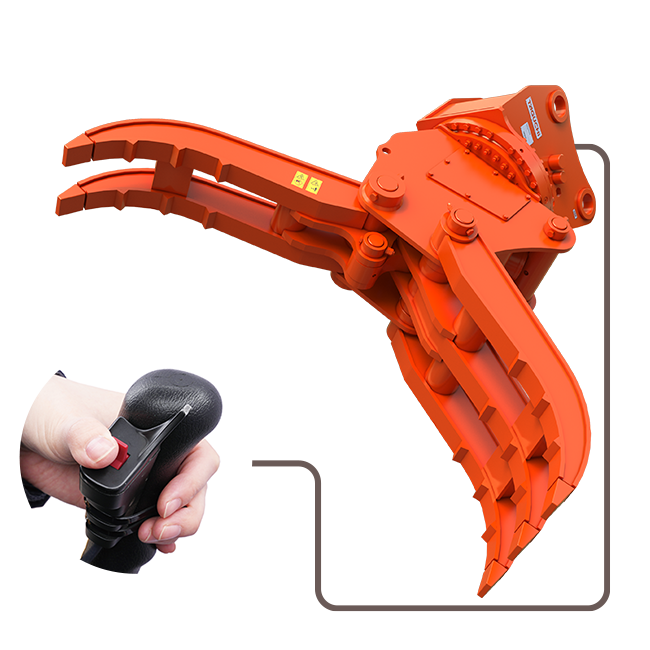

360°リモコン旋回機構搭載！

爪旋回用の操作スイッチはアクセサリーソケットに取り付けるだけ。取付後すぐにリモコン操作が可能です。ペダル操作で爪の開閉、ペダルを踏みながら手元の旋回用リモコンで操作するとグラスパーが左右に旋回します。

MOVIE 製品動画

【機能紹介】＜電磁切替式＞全旋回型つかみ機『全旋回グラスパーVSC』

タグチ公式
YouTubeチャンネルへ

SPEC スペック比較

SCタイプ　仕様表

型式	本体クラスの目安[ton]	最大使用圧力[MPa]	最大開口幅A[mm]	本体長さB[mm]	爪幅C[mm]	爪長さD[mm]	シガーソケット電圧[V]	質量[kg]
GV-16SC	1.2～2.5	24.5	820	985	250	500	DC12	110
GV-32SC	3～4	24.5	1200	1230	330	660	DC12	200
GV-42SC	4～5	24.5	1300	1390	425	760	DC12	310
GV-62SC	6～8	27.4	1670	1700	470	905	DC24	520
GV-122SC	12～14	34.3	1860	1900	560	1030	DC24	850
GV-202SC	20～22	34.3	2260	2330	695	1260	DC24	1490

※1往復の油圧配管が必要です。
※使用される油圧ショベルのシガーソケット電圧が上記と異なる場合は当社販売代理店にご相談ください。
※GV-16SC・GV-32SCの爪はボックス構造ではありません。
※グラスパーシリーズを取付ける油圧ショベルには、アームの損傷を防ぐために、アームの補強をおすすめします。
※クラスが異なる油圧ショベルには取付けることができません。

＜完全油圧式ワンキャッチプラス仕様＞ SCタイプ　仕様表

型式	対応完全油圧式ワンキャッチ	最大使用圧力[MPa]	使用圧力[MPa]	最大開口幅A[mm]	本体長さB[mm]	爪幅C[mm]	爪長さD[mm]	シガーソケット電圧*[V]	質量[kg]	旋回速度/固定	旋回速度/可変
GV-05SC-EHP	OC-05EHP-PC	-	14.7	565	750	175	345	-	80	〇	-
GV-16SC-EHP	OC-17EHP	24.5	-	820	945	250	500	DC12	120	-	〇
GV-32SC-EHP	OC-32EHP OC-37EHP	24.5	-	1200	1190	330	660	DC12	210	-	〇

※GV-05SC-EHP以外の機種は、1往復の油圧配管が必要です。
※GV-05SC-EHP以外の機種は、使用される油圧ショベルのシガーソケット電圧（＊操作スイッチ用）が上記と異なる場合は当社販売代理店までご相談ください。
※爪はボックス構造ではありません。
※グラスパーシリーズを取付ける油圧ショベルには、アームの損傷を防ぐために、アームの補強をおすすめします。
※クラスが異なる油圧ショベルには取付けることができません。
※完全油圧式ワンキャッチプラス専用機種です。
