ツインシリンダ鉄骨・鉄筋切断機 【低騒音・低振動型】 DXGGカッター

切って、つまんで。先端でつまめる最強カッター

本体クラスの目安

4-45ton

ツインシリンダで鉄骨や鉄筋を含んだコンクリート構造物を切断・圧砕する驚異の切断力を発揮。
あらゆる解体現場で優れた切断能力を発揮する、タグチを代表するカッターシリーズです。
切断しながら対象物をつまめるDXGGシリーズが新登場!

対象物に鋭く食い込む
特殊鋼ブレードで強力切断

切断対象物に鋭く食い込み、鉄骨に穴を開ける繊細な作業も容易な特殊形状ブレードです。先端ブレードは2面、根元側は4面使用タイプ。カッター専用の特殊鋼材使用で、鉄骨、鉄筋、ケーブル等、薄物・厚物を問わず切断可能です。切断しながら対象物をつまめるDXGGシリーズが新登場!

自社製シリンダで
業界トップクラスの切断力と
開口幅を実現した最強カッター

オリジナルのツインシリンダによる広い開口幅と圧倒的な切断力が最大の特徴。異物の混入を防ぐ本体フレームサイドカバー、シリンダロッドカバー、増速バルブ(アーム閉じ側)を標準搭載しながらも軽量化を実現させています。
旋回方式はSタイプ(油圧全旋回)、Aタイプ(オートマ自動旋回)の2タイプ。新旋回方式のASタイプを選べる機種もラインアップ。

切断しながらにして
対象物をつかめる新モデル、
DXGGシリーズ

切断しながらにして対象物をつかめる、新形状のDXGGシリーズ。切断した対象物をアーム先端でつまむことも可能です。DXカッターの驚異的な切断力はそのままに、更に多彩なシーンで役立つ新カッターです。

業界初! ショベルを選ばない!
ハイブリッドモデルの
ASタイプのラインアップも

業界初の旋回方式、ASタイプが新登場。従来のAタイプ、Sタイプが一つになったハイブリットモデルです。切り替えバルブによる簡単セットアップで、2本配管ショベルの場合は「Aモード=オートマ旋回」、5本配管ショベルの場合は「Sモード=全旋回」が選択可能です。

MOVIE 製品動画

【機能紹介】鉄骨・鉄筋切断機 『鉄骨・鉄筋カッター DXGGカッター』

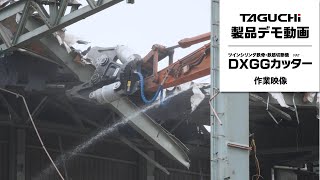

【デモ】鉄骨・鉄筋カッター『DXGGカッター|DXGG-202S』

SPEC スペック比較

DXGG S/A/ASタイプ 仕様表

DXGG-42

S 4~5 24.5 1360 590 375 205+155 279 323 500 440 -
A -
AS × -

DXGG-72

S 6~8 27.4 1650 765 505 260+175 371 431 627 820
A 830
AS 840

DXGG-135

S 12~14 31.4 2010 1030 700 325+210 647 759 1100 1550
A
AS 1560

DXGG-202

S 20~22 31.4 2330 1240 835 400+260 872 1000 1470 2490
A
AS 2510

DXGG-302

S 30~37 31.4 2660 1450 1010 450+310 1090 1260 1880 3850 -
A -
AS 3860 -

DXGG-352

S 30~37 31.4 2770 1620 1100 500+345 1210
1400
2080
4320 -
AS 4350

DXGG-402

S 40~45 31.4 2840 1620 1100 500+345 1210 1400 2080 4800
A -

※Sタイプ(ASタイプのSモード時含む)には、2往復の油圧配管が必要です(但し、DXGG-42N以外の機種は、旋回中の背圧が2MPaを超える場合、ドレン配管が必要です)。
※Aタイプ(ASタイプのAモード時含む)には、1往復の油圧配管が必要です(使用圧力が低い場合、旋回不能になることがあります)。
※本製品を取付ける油圧ショベルには、アームの補強をおすすめします。
※クラスが異なる油圧ショベルには取付けることができません。

完全油圧式ワンキャッチ専用仕様

DXGG-135S-HP

OC-122HP 31.4 1950 1030 700 325+210 647 759 1100 1610

※2往復の油圧配管が必要です(但し、旋回中の背圧が2MPaを超える場合、ドレン配管が必要です)。
※ガジラシリーズを取付ける油圧ショベルには、アームの補強をおすすめします。
※クラスが異なる油圧ショベルには取付けることができません。
※完全油圧式ワンキャッチ専用機種です。

H型鋼最大切断能力表

構造用・広幅 高さ H[mm] 150 200 300 350 400 400
幅 B[mm] 150 200 300 350 400 400
厚さ t1[mm] 7 8 10 12 13 13
厚さ t2[mm] 10 12 15 19 21 21
構造用・細幅/中幅 高さ H[mm] 250 350 500 600 700 700
幅 B[mm] 125 175 200 300 300 300
厚さ t1[mm] 6 7 10 12 13 13
厚さ t2[mm] 9 11 16 17 20 20
