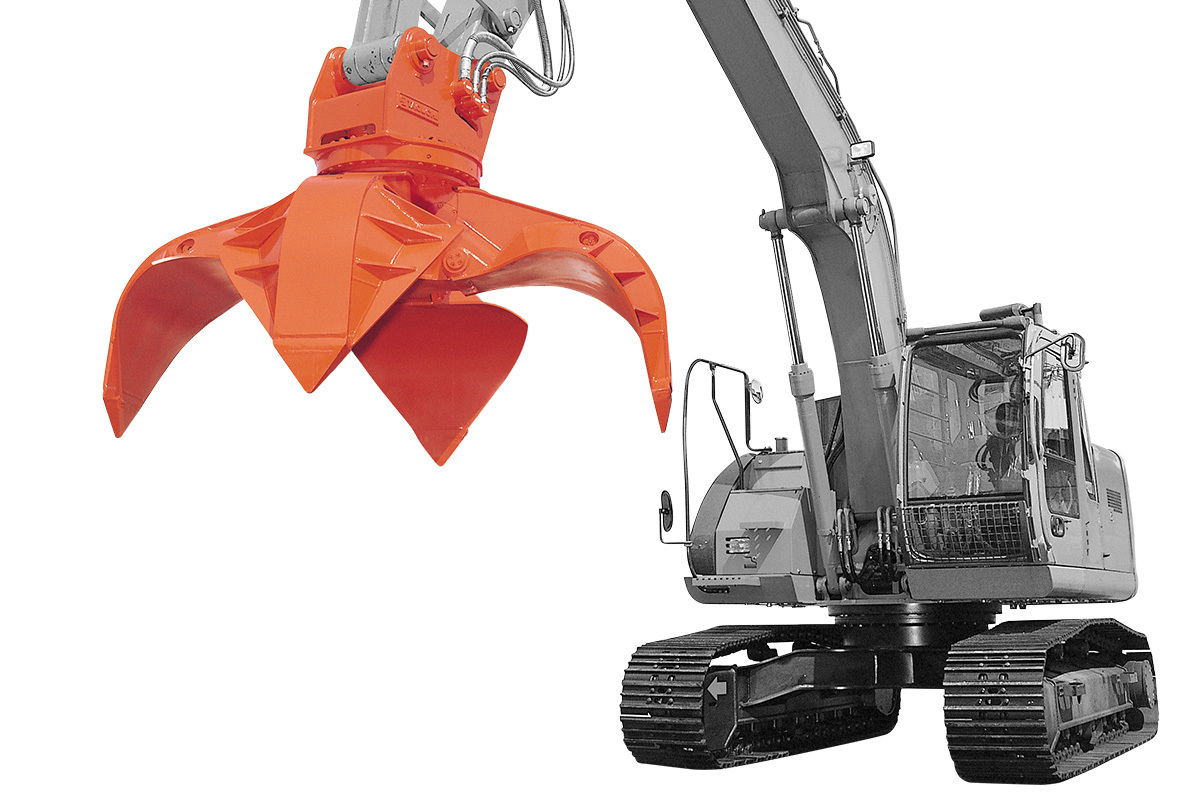

スクラップを力強く抱え込みながらしっかりとつかみ上げることができるグラップルバケット。
爪形状はオレンジ型とフォーク型の2タイプをラインアップ。
スクラップの形状に合わせて、最適な形状をお選びいただけます。

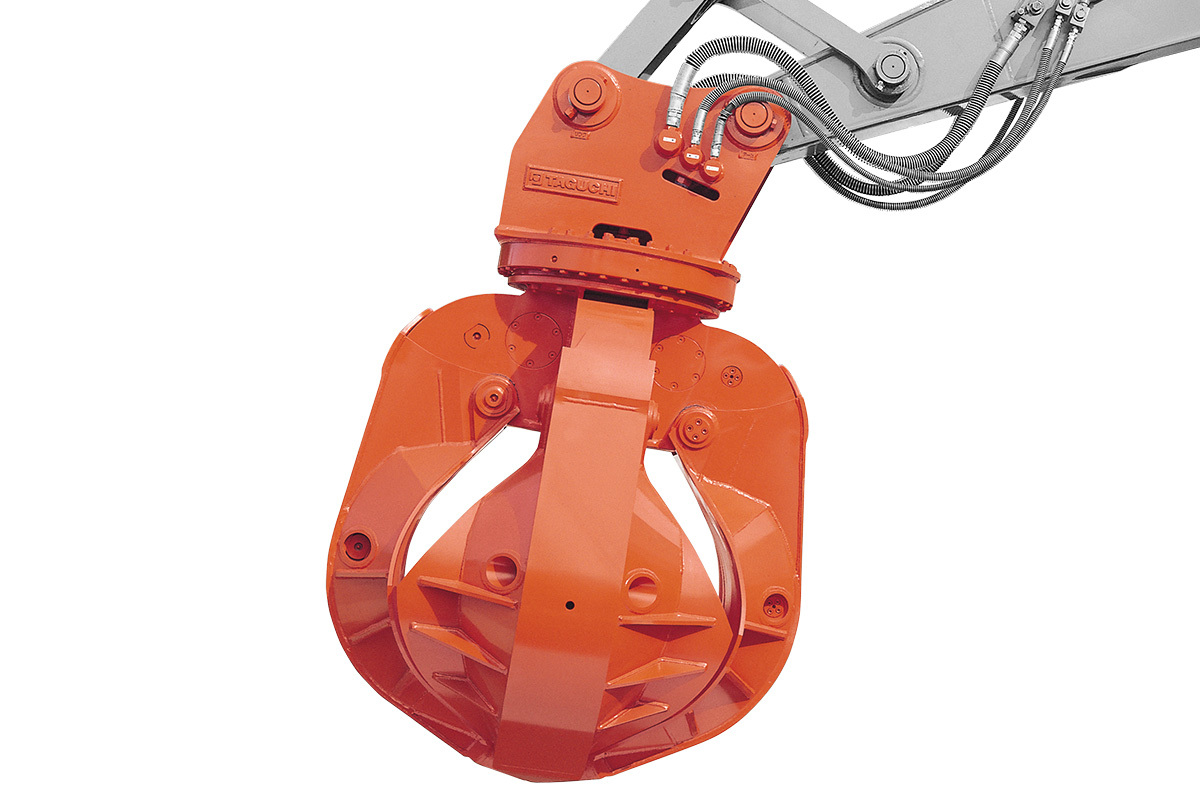

シリンダがむき出しにならない
業界初の完全密閉型設計
シリンダやホースがむき出しにならない業界初の完全密閉型設計で、端材等での故障や損傷を防ぎます。爪を閉じた際の張り出しも小さく、爪の破損を防止。安心安全設計です。

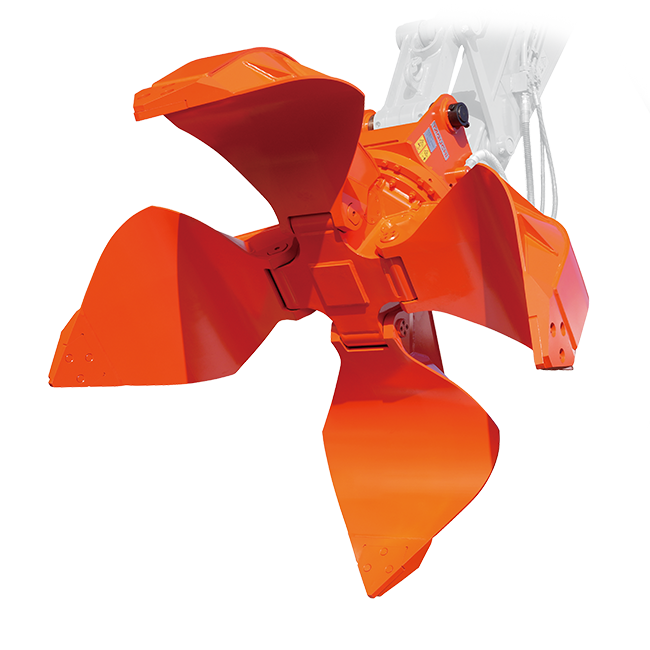

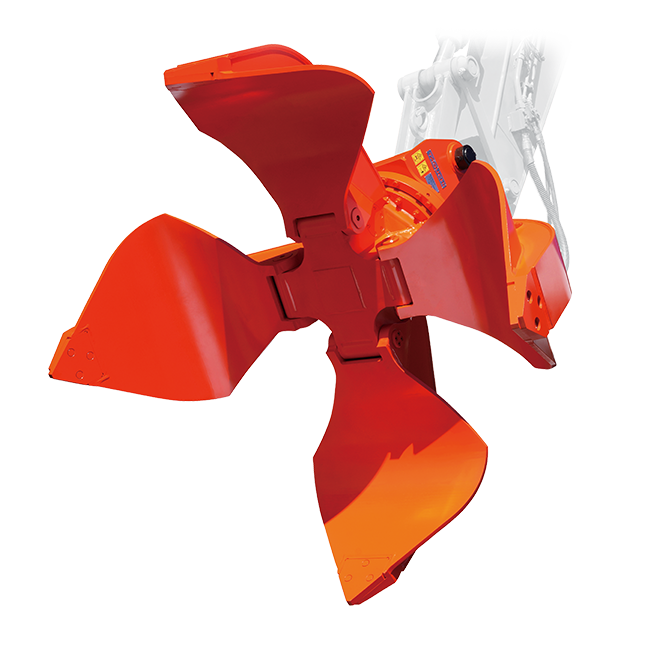

爪幅が広いオレンジ型（ARG）
爪幅が広く、爪を閉じた時に出来る爪と爪との隙間が狭いARGタイプ。
屑スクラップなどの比較的小さなスクラップに。
爪幅が狭いフォーク型（ARP）
爪幅が狭く、爪を閉じた時に出来る隙間が広いARPタイプ。
長尺スクラップなどの比較的大きなスクラップに。
SPEC スペック比較
ARGタイプ / オレンジ型 仕様表
※ARGはオレンジ型です。
※2往復の油圧配管が必要です（但し、旋回中の背圧が2MPaを超える場合、ドレン配管が必要です）。
※クラスが異なる油圧ショベルには取付けることができません。
ARPタイプ / フォーク型 仕様表
※ARPはフォーク型です。
※2往復の油圧配管が必要です（但し、旋回中の背圧が2MPaを超える場合、ドレン配管が必要です）。
※クラスが異なる油圧ショベルには取付けることができません。
＜完全油圧式ワンキャッチ仕様＞ ARGタイプ / オレンジ型 仕様表
※ARGはオレンジ型です。
※2往復の油圧配管が必要です（但し、背圧が2MPaを超える場合、ドレン配管が必要です）。
※クラスが異なる油圧ショベルには取付けることができません。
※完全油圧式ワンキャッチ専用機種です。
＜完全油圧式ワンキャッチ仕様＞ ARPタイプ / フォーク型 仕様表
| 型式 | 対応完全油圧式ワンキャッチ | 最大使用圧力[MPa] | 最大開口幅A[mm] | 全幅B[mm] | 全高(開時)C[mm] | 全高(閉時)D[mm] | 質量[kg] | |
|---|---|---|---|---|---|---|---|---|
 ARP-1800-HP | OC-122HP | 34.3 | 1800 | 1130 | 1280 | 1550 | 1240 | - |
ARP-2300-HP | OC-202HP | 34.3 | 2300 | 1340 | 1540 | 1940 | 1850 | - |
※ARPはフォーク型です。
※2往復の油圧配管が必要です（但し、背圧が2MPaを超える場合、ドレン配管が必要です）。
※クラスが異なる油圧ショベルには取付けることができません。
※完全油圧式ワンキャッチ専用機種です。
