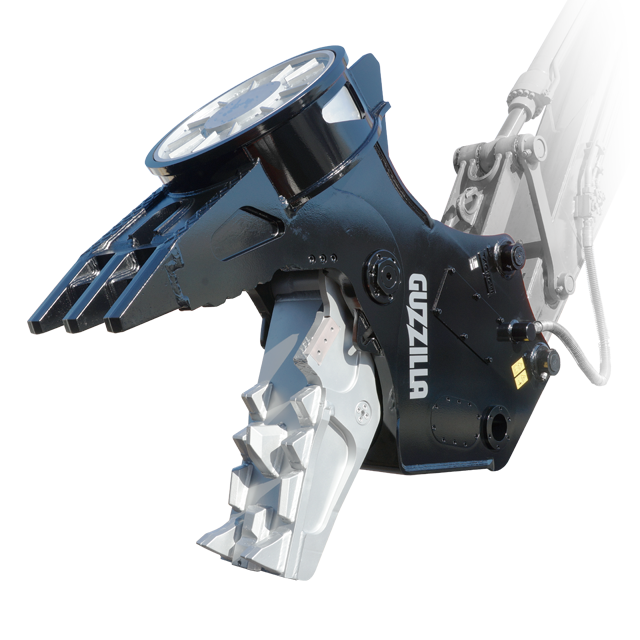

油圧発電式磁石付小割圧砕機
マグ・ゴン ガジラ 小割機

電気配線不要!小割マグの新時代到来。

圧砕力や開閉速度など、小割機能に必要とされる性能はそのままに、電気配線が必要ない、油圧発電式マグネット(PAT)を搭載! 小割作業で生じた鉄筋を効率よく回収できます。油圧ショベルへの電気配線が不要なので油圧ショベルを限定されることもありません(1往復配管機なら、付けてすぐに使えます)。画期的な新開発アタッチメントです。

電気配線不要!小割マグの新時代到来。

圧砕力や開閉速度など、小割機能に必要とされる性能はそのままに、電気配線が必要ない、油圧発電式マグネット(PAT)を搭載! 小割作業で生じた鉄筋を効率よく回収できます。油圧ショベルへの電気配線が不要なので油圧ショベルを限定されることもありません(1往復配管機なら、付けてすぐに使えます)。画期的な新開発アタッチメントです。

本体クラスを選ぶ

  • MC-61DM5

    本体クラスの目安[ton] 6~8 使用圧力[MPa] 24.5 最大使用圧力[MPa] 27.4 推奨流量[L/min] 140 本体長さA[mm] 1390 最大開口幅B[mm] 600 ブレード長C[mm] 100 先端圧砕力D[kN] 382 中央圧砕力E[kN] 598 マグネット径F[mm] φ500 マグネット使用定格[%ED] 60(6分通電4分休止の繰返し周期) マグネット消費電力[kW] 1.0 質量[kg] [A]910 最大吸着質量目安[kg] 銑鉄120kg、鋼板切断屑90kg、切屑25kg

    • A予備ライン1系統 要
    • 同期リンク
    • 増速バルブ
    • ダブル増速バルブ
    • ツインシリンダ
    • 大型シリンダ
    • アダプタパーツ
    • 二面使用タイプブレード
    • 四面使用タイプブレード
    • マグネット
    • 予備ライン1系統 要

      Aタイプ

    • 同期リンク
    • 増速バルブ
    • ダブル増速バルブ
    • ツインシリンダ
    • 大型シリンダ
    • アダプタパーツ
    • 二面使用タイプブレード
    • 四面使用タイプブレード
    • マグネット

寸法図・仕様

  • Aタイプ / 予備ライン1系統 要

    MC-61DM5A MC-121DM5A MC-201BDM7A MC-301DM7A MC-351DM9A
    本体クラスの目安[ton] 6~8 12~14 20~22 30~37 30~37
    使用圧力[MPa] 24.5 31.4 31.4 31.4 31.4
    最大使用圧力[MPa] 27.4 34.3 34.3 34.3 34.3
    推奨流量[L/min] 140 240 400 600 600
    本体長さA[mm] 1390 1640 1880 2320 2320
    最大開口幅B[mm] 600 745 880 1100 1100
    ブレード長C[mm] 100 120 160 180 180
    先端圧砕力D[kN] 382 549 715 1080 1080
    中央圧砕力E[kN] 598 882 1150 1770 1770
    マグネット径F[mm] φ500 φ500 φ700 φ700 φ900
    マグネット使用定格[%ED] 60(6分通電4分休止の繰返し周期) 60(6分通電4分休止の繰返し周期) 60(6分通電4分休止の繰返し周期) 60(6分通電4分休止の繰返し周期) 60(6分通電4分休止の繰返し周期)
    マグネット消費電力[kW] 1.0 1.0 3.3 3.3 6.2
    質量[kg] 910 1410 2400 3580 3870
    最大吸着質量目安[kg] 銑鉄120kg、鋼板切断屑90kg、切屑25kg 銑鉄120kg、鋼板切断屑90kg、切屑25kg 銑鉄350kg、鋼板切断屑200kg、切屑100kg 銑鉄350kg、鋼板切断屑200kg、切屑100kg 銑鉄500kg、鋼板切断屑300kg、切屑200kg

    ※1往復の油圧配管が必要です。※ガジラシリーズを取付ける油圧ショベルには、アームの補強をお勧めします。※クラスが異なる油圧ショベルには取付けることが出来ません。※機種によっては取付け出来ない油圧ショベルもありますので、弊社担当までお問い合わせください。※マグネット製品をご使用になる時には、「車両系建設機械運転技術講習修了証」(整地・運搬・積込及び掘削用)に加えて、「小型移動式クレーン運転技術講習修了証」の取得を推奨します。(2017年1月末時点)

  • Sタイプ / 予備ライン2系統 要

    MC-121DM5S MC-201BDM7S
    本体クラスの目安[ton] 12~14 20~22
    使用圧力[MPa] 31.4 31.4
    最大使用圧力[MPa] 34.3 34.3
    推奨流量[L/min] 240 400
    本体長さA[mm] 1640 1880
    最大開口幅B[mm] 745 880
    ブレード長C[mm] 120 160
    先端圧砕力D[kN] 549 715
    中央圧砕力E[kN] 882 1150
    マグネット径F[mm] φ500 φ700
    マグネット使用定格[%ED] 60(6分通電4分休止の繰返し周期) 60(6分通電4分休止の繰返し周期)
    マグネット消費電力[kW] 1.0 3.3
    質量[kg] 1410 2400
    最大吸着質量目安[kg] 銑鉄120kg、鋼板切断屑90kg、切屑25kg 銑鉄350kg、鋼板切断屑200kg、切屑100kg

    ※2往復の油圧配管が必要です。(但し、背圧が4.9MPaを超える油圧ショベルでは使用できません)※ガジラシリーズを取付ける油圧ショベルには、アームの補強をお勧めします。※クラスが異なる油圧ショベルには取付けることが出来ません。※機種によっては取付け出来ない油圧ショベルもありますので、弊社担当までお問い合わせください。※マグネット製品をご使用になる時には、「車両系建設機械運転技術講習修了証」(整地・運搬・積込及び掘削用)に加えて、「小型移動式クレーン運転技術講習修了証」の取得を推奨します。(2016年7月末時点)
