全旋回型油圧発電マグネット 全旋回マグ・ゴン

電気配線なしでマグネットがクルクル回る!

本体クラスの目安

6-22ton

電気配線なしで電磁石がすぐに使える油圧発電式マグネット「マグ・ゴン」に全旋回タイプが登場!
マグネット部分がクルクル回るので、長尺の鉄筋の向き変更も自由自在に行えます。

旋回マグネットが便利!

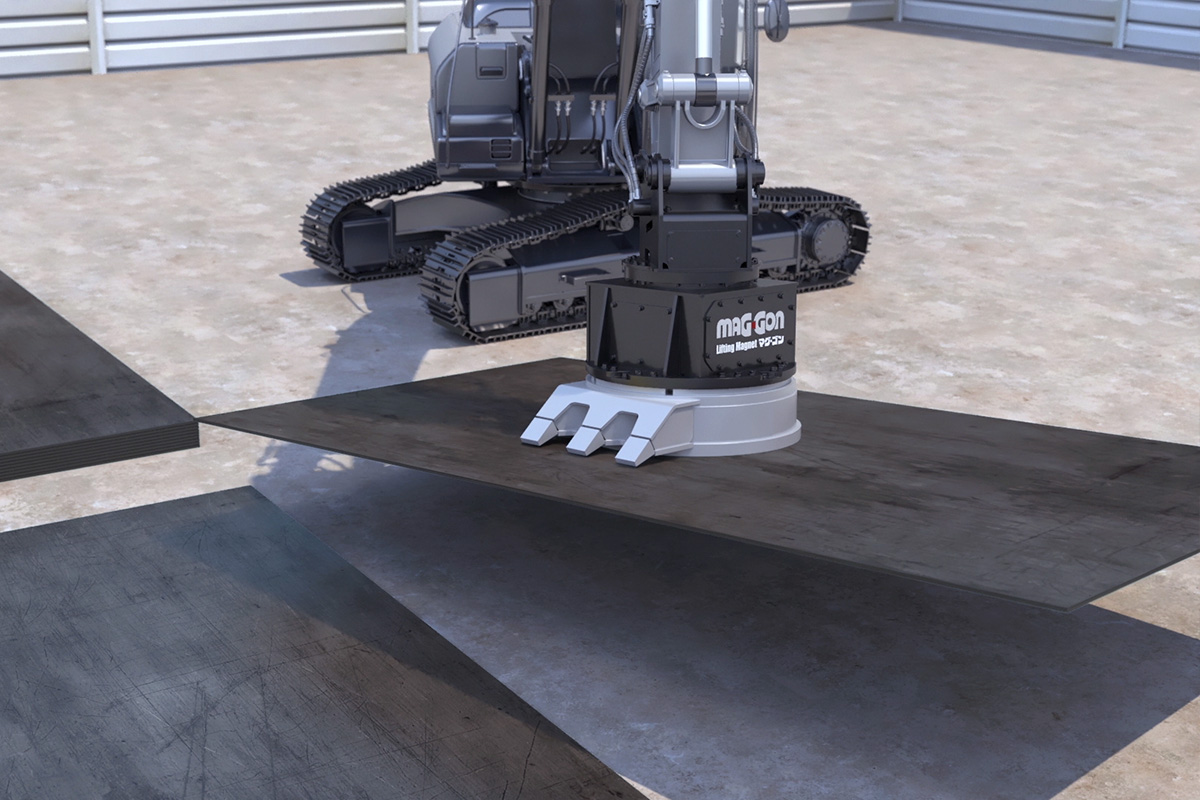

長尺物の向き変更も簡単に

運転席のペダル操作で左右にマグネット部が旋回します。長尺物の向きの変更などもショベル姿勢を変えることなく行うことが可能です。
従来型がショベル本体側へ電気配線などの改造を加えなければならないのに対して、マグ・ゴンはカスタムが一切不要。取り付け後すぐにマグネット作業が行えます。追加バッテリーや発電機も不要です。

グッドデザイン賞受賞製品
「マグ・ゴン」シリーズ

公益財団法人日本デザイン振興会主催の2018年度グッドデザイン賞をマグ・ゴンは受賞しています(ガジラDSカッターとのダブル受賞)。コンパクトなデザインと、本体内で発電するシステムに高い評価をいただきました。
「磁界を発生させるシステムのために余計な配線工事を必要とせずマグネット機能を即発揮させることが可能となった。」(グッドデザイン審査員評価コメントより)

MOVIE 製品動画

【PV】油圧発電マグネット『マグ・ゴン』

SPEC スペック比較

GM-60S

6~8 20.6以上 19以上 900 890 500 60(6分通電4分休止の繰返し周期) 3.3 φ700 750 銑鉄350kg、鋼板切断屑200kg、切屑100kg

GM-120S(φ700)

12~14 20.6以上 19以上 985 895 500 60(6分通電4分休止の繰返し周期) 3.3 φ700 840 銑鉄350kg、鋼板切断屑200kg、切屑100kg

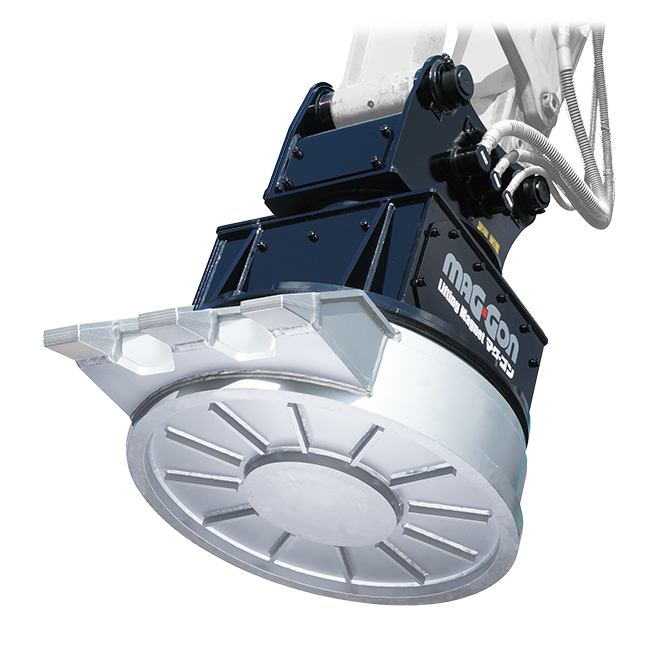

GM-120S(φ900)

12~14 20.6以上 27以上 1060 1100 620 60(6分通電4分休止の繰返し周期) 6.2 φ900 1250 銑鉄500kg、鋼板切断屑300kg、切屑200kg

GM-200S

20~22 20.6以上 54以上 1180 1370 750 60(6分通電4分休止の繰返し周期) 9.3 φ1100 2040 銑鉄900kg、鋼板切断屑500kg、切屑300kg

※2往復の油圧配管が必要です。
※回転ラインの背圧が2.0MPaを超える油圧ショベルではドレン配管が必要です。
※発電ラインの背圧が4.9MPaを超える油圧ショベルでは使用できません。
※機種によっては取付けできない油圧ショベルもありますので、販売店までお問い合せください。
※正しく安全にお使いいただくために、ご使用前に必ず「取扱説明書」をよくお読みください。
※マグネット製品をご使用になる際には、「車両系建設機械運転技能講習修了証」(整地・運搬・積込及び掘削用)に加えて、「小型移動式クレーン運転技能講習修了証」の取得を推奨します。
