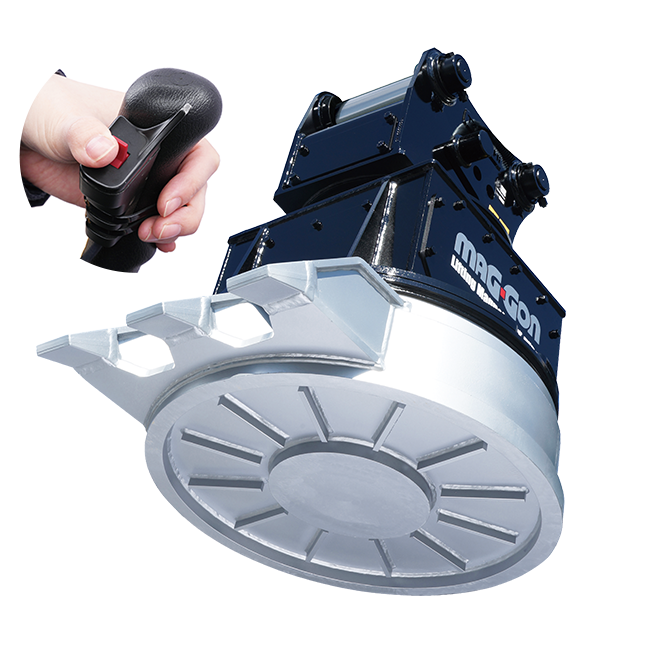

<リモコン旋回式>全旋回型油圧発電マグネット 全旋回マグ・ゴン ダイナ/ダイナプラス

電気配線なし! 一系統配管で使える全旋回マグネット

本体クラスの目安

12-22ton

リモコン操作で旋回が可能な「ダイナシリーズ」では、
油圧配管1系統のみでマグネットの吸着はもちろん、旋回まで可能です。
ショベルの配管を選ばない、新旋回タイプのダイナプラス(SSD)も新登場!

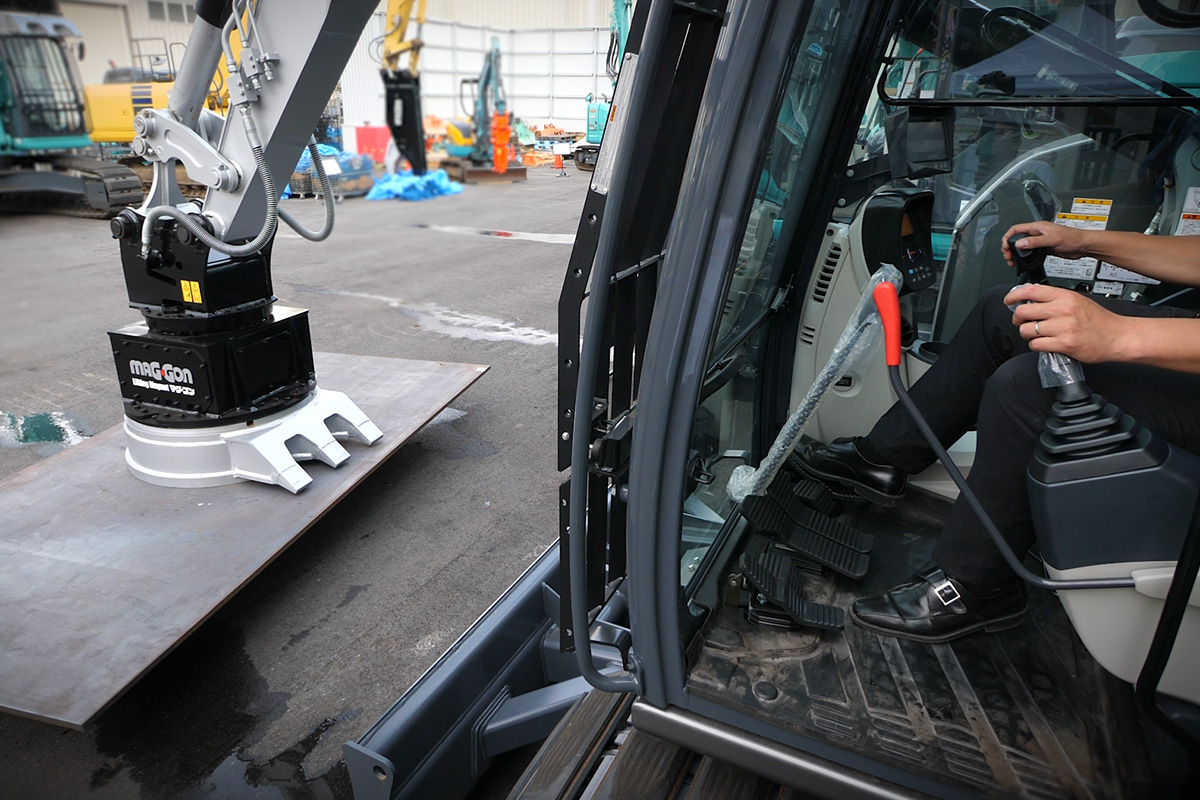

リモコン操作での旋回が可能

リモコンをショベルのシガーソケットに差し込むだけ。簡単セットアップでリモコン操作での旋回が可能。キャビンに取り付けた旋回用スイッチを操作するだけで、左旋回、右旋回とリモコン操作での旋回が可能です。解体現場での鉄筋収集作業や、スクラップ処理場での積み込み・積み下ろしの作業効率が格段にアップします。

グッドデザイン賞受賞
「マグ・ゴン」シリーズ

公益財団法人日本デザイン振興会主催の2018年度グッドデザイン賞をマグ・ゴンは受賞しています(ガジラDSカッターとのダブル受賞)。コンパクトなデザインと、本体内で発電するシステムに高い評価をいただきました。
「磁界を発生させるシステムのために余計な配線工事を必要とせずマグネット機能を即発揮させることが可能となった。」(グッドデザイン審査員評価コメントより)

業界初! ショベルを選ばない!
ハイブリッドモデルの
SSDタイプが新登場

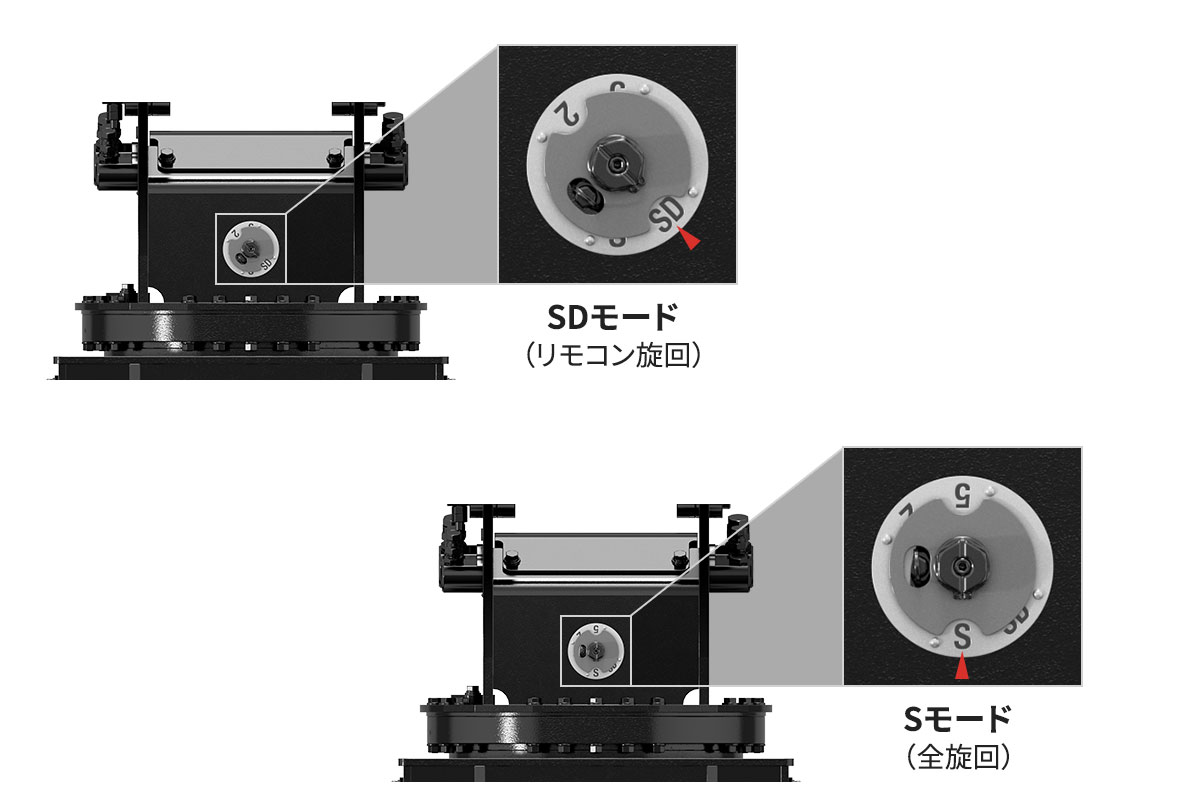

業界初の旋回方式、SSDタイプが新登場。従来のSタイプ、SDタイプが一つになったハイブリットモデルです。切り替えバルブによる簡単セットアップで、2本配管ショベルの場合は「SDモード=ダイナ」、5本配管ショベルの場合は「Sモード=全旋回」が選択可能です。

MOVIE 製品動画

【機能紹介】<リモコン旋回式>全旋回型油圧発電マグネット『全旋回マグ・ゴン ダイナ』

【機能紹介デモ】『マグ・ゴン ダイナ & マグ・ゴン ガジラ小割機 & マグ・コブラ & 応用機 2545 』

SPEC スペック比較

全旋回マグ・ゴンダイナ 仕様表

GM-122SD

12~14 20.6以上 27以上 1060 1110 620 60(6分通電4分休止の繰返し周期) 6.2 φ900 1210 銑鉄500kg、鋼板切断屑300kg、切屑200kg

GM-202SD

20~22 27.4以上 54以上 1160 1370 750 60(6分通電4分休止の繰返し周期) 9.3 φ1100 2020 銑鉄900kg、鋼板切断屑500kg、切屑300kg

※ブレーカ配管又は往復配管のいずれかの油圧配管が必要です(但し、背圧が4.9MPaを超える油圧ショベルでは使用できません)。
※機種によっては取付けできない油圧ショベルもありますので、販売店までお問い合わせください。
※クラスが異なる油圧ショベルには取付けることができません。
※マグネット製品をご使用になる際には、「車両系建設機械運転技能講習修了証」(整地・運搬・積込及び掘削用)に加えて、「小型移動式クレーン運転技能講習修了証」の取得を推奨します。

全旋回マグ・ゴン ダイナプラス 仕様表

GM-122SSD

12~14 20.6以上 27以上 1060 1110 620 60(6分通電4分休止の繰返し周期) 6.2 φ900 1260 銑鉄500kg、鋼板切断屑300kg、切屑200kg -

GM-202SSD

20~22 27.4以上 54以上 1190 1370 750 60(6分通電4分休止の繰返し周期) 9.3 φ1100 2050 銑鉄900kg、鋼板切断屑500kg、切屑300kg -

※Sモード時は、2往復の油圧配管が必要です(但し、回転ラインの背圧が2MPaを超える場合、ドレン配管が必要です)。
※SDモード時は、1往復の油圧配管が必要です(但し、背圧が4.9MPaを超える油圧ショベルでは使用できません)。
※機種によっては取付けできない油圧ショベルもありますので、販売店までお問い合わせください。
※クラスが異なる油圧ショベルには取付けることができません。
※マグネット製品をご使用になる際には、「車両系建設機械運転技能講習修了証」(整地・運搬・積込及び掘削用)に加えて、「小型移動式クレーン運転技能講習修了証」の取得を推奨します。
