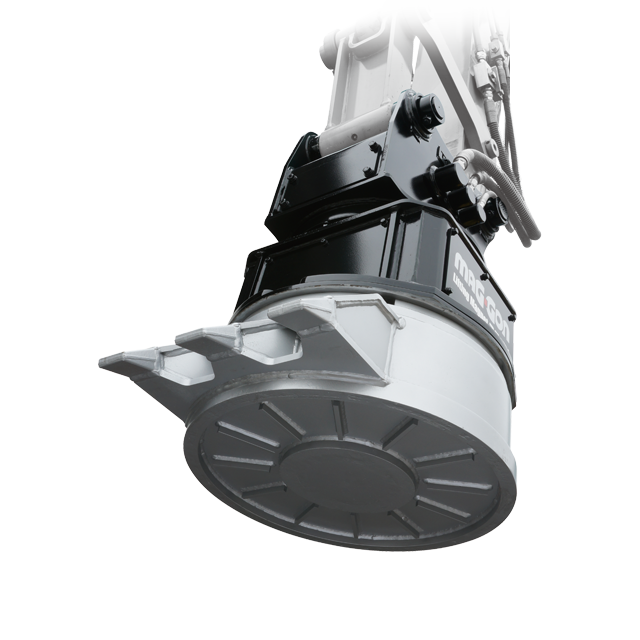

全旋回型油圧発電マグネット
全旋回マグ・ゴン

配線要らずのマグネットがクルクル回る!

電気配線なしで電磁石がすぐに使える油圧発電式マグネット「マグ・ゴン」に全旋回タイプが登場!
マグネット部分がクルクル回るので、長尺の鉄筋の向き変更も自由自在。解体現場でのスクラップ・鉄筋の収集作業や、スクラップ処理場での積み込み・積み下ろしの作業効率がさらにUPします。吸着と釈放も簡単です。

◎バッテリー式よりも高い吸着力を即発揮
◎グッドデザイン賞受賞製品「マグ・ゴン」シリーズ

配線要らずのマグネットがクルクル回る!

電気配線なしで電磁石がすぐに使える油圧発電式マグネット「マグ・ゴン」に全旋回タイプが登場!
マグネット部分がクルクル回るので、長尺の鉄筋の向き変更も自由自在。解体現場でのスクラップ・鉄筋の収集作業や、スクラップ処理場での積み込み・積み下ろしの作業効率がさらにUPします。吸着と釈放も簡単です。

◎バッテリー式よりも高い吸着力を即発揮
◎グッドデザイン賞受賞製品「マグ・ゴン」シリーズ

本体クラスを選ぶ

  • GM-60

    本体クラスの目安[ton] 6~8 使用圧力[MPa] 20.6 所要流量[L/min] 19以上 全高A[mm] 900 全長B[mm] 890 爪幅C[mm] 500 マグネット径D[mm] φ700 マグネット使用率[%ED] 60(6分通電4分休止の繰返し周期) マグネット消費電力[kW] 3.3 質量(作動油込み)[kg] 750 最大吸着質量目安[kg] 銑鉄350kg、鋼板切断屑200kg、切屑100kg

    • S全旋回
    • マグネット
    • アダプタパーツ
    • 全旋回

      Sタイプ

    • マグネット
    • アダプタパーツ

寸法図・仕様

  • Sタイプ / 全旋回

    GM-60S GM-120(φ700)S GM-120(φ900)S GM-200S
    本体クラスの目安[ton] 6~8 12~14 12~14 20~22
    使用圧力[MPa] 20.6 20.6 20.6 20.6
    所要流量[L/min] 19以上 19以上 27以上 54以上
    全高A[mm] 900 985 1060 1180
    全長B[mm] 890 895 1100 1370
    爪幅C[mm] 500 500 620 750
    マグネット径D[mm] φ700 φ700 φ900 φ1100
    マグネット使用率[%ED] 60(6分通電4分休止の繰返し周期) 60(6分通電4分休止の繰返し周期) 60(6分通電4分休止の繰返し周期) 60(6分通電4分休止の繰返し周期)
    マグネット消費電力[kW] 3.3 3.3 6.2 9.3
    質量(作動油込み)[kg] 750 840 1250 2040
    最大吸着質量目安[kg] 銑鉄350kg、鋼板切断屑200kg、切屑100kg 銑鉄350kg、鋼板切断屑200kg、切屑100kg 銑鉄500kg、鋼板切断屑300kg、切屑200kg 銑鉄900kg、鋼板切断屑500kg、切屑300kg

    ※ 全旋回マグ・ゴンへの取付けは、2往復の油圧配管が必要です。 ※ 全旋回マグ・ゴンの回転ラインの背圧が2.0MPaを超える油圧ショベルではドレン配管が必要です。 ※ 全旋回マグ・ゴンの発電ラインの背圧が4.9MPaを超える油圧ショベルでは使用できません。 ※ 60%ED…6分通電、4分休止の繰返し周期。 ※ クラスが異なる油圧ショベルには取付けることができません。 ※機種によっては取付けできない油圧ショベルもありますので、販売店までお問い合せください。 ※正しく安全にお使いいただくために、ご使用前に必ず「取扱説明書」をよくお読みください。 マグネット製品をご使用になる際には、「車両系建設機械運転技能講習修了証」(整地・運搬・積込及び掘削用)に加えて、「小型移動式クレーン運転技能講習修了証」の取得を推奨します。(2019年5月時点)
