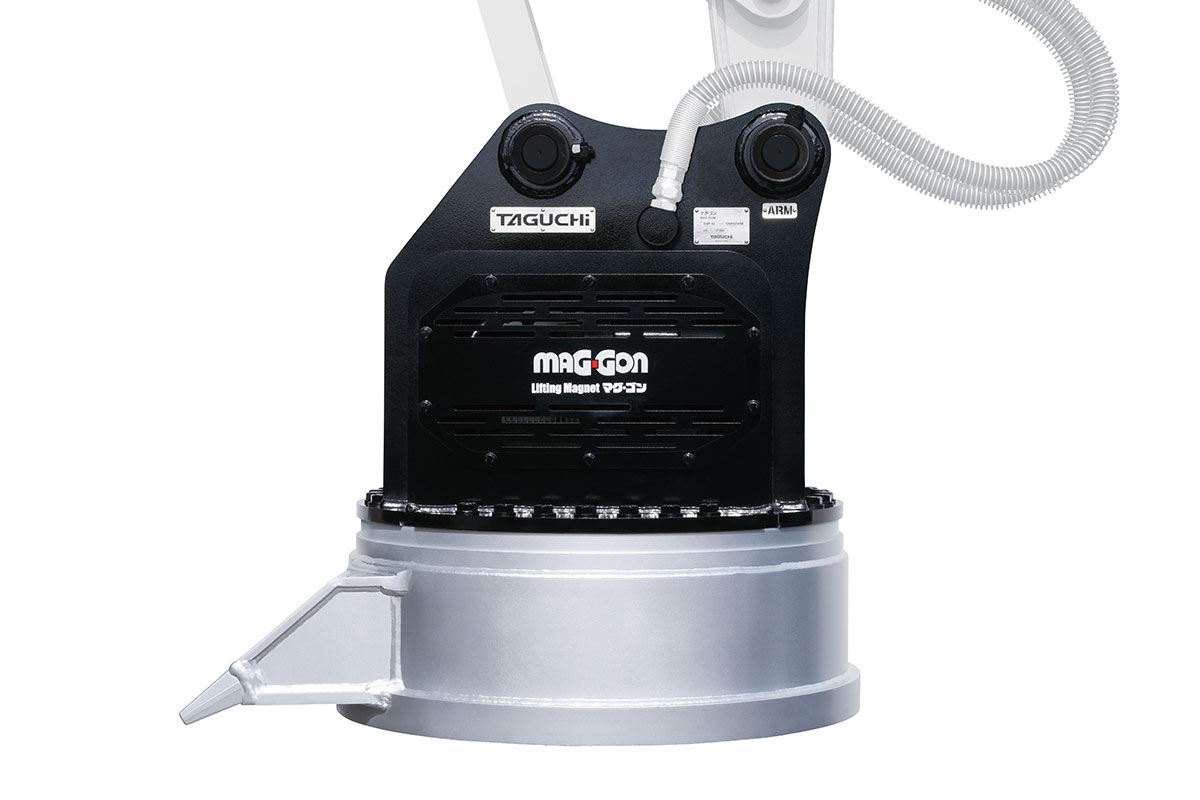

油圧発電マグネット マグ・ゴン

電気配線なしで電磁石が使える油圧発電マグネット

本体クラスの目安

4-22ton

電気配線は不要、ブレーカ配管のみで使用できるリフティングマグネットです。
解体現場で生じたスクラップ・鉄筋の収集作業や、スクラップ処理場での
積み込み、積み下ろしの作業効率が格段にアップ。グッドデザイン賞受賞製品です。

ショベル側への
電気配線は必要なし

従来型がショベル本体側へ改造を加えなければならないのに対して、マグ・ゴンはカスタムが一切不要。ショベルの油圧を利用してマグネット本体にあるモーターを作動させ、電気、磁力を発生させます。1往復配管で使用でき、特別な手間をかけることなく取り付け後すぐにマグネット作業が行えます。追加バッテリーや発電機は不要です。

強制釈放機能により
吸着物を瞬時の釈放!

マグ・ゴンでは釘一本残さず、釈放させることが可能です。ショベルの運転席ペダルを踏めば吸着、放せば釈放(逆励磁)されます。内蔵されている制御装置システムで見張りながら、快適なマグネット作業を可能にしています。クラス展開も豊富にラインアップ。

2018年度
グッドデザイン賞受賞製品

公益財団法人日本デザイン振興会主催の2018年度グッドデザイン賞をマグ・ゴンは受賞しています。コンパクトなデザインと、本体内で発電するシステムに高い評価をいただきました。
「磁界を発生させるシステムのために余計な配線工事を必要とせずマグネット機能を即発揮させることが可能となった。」(グッドデザイン審査員評価コメントより)

MOVIE 製品動画

【PV】油圧発電マグネット『マグ・ゴン』

SPEC スペック比較

GM-32

4~5 14.7以上 19以上 535 475 - 60(6分通電4分休止の繰返し周期) 0.5 φ400 180 銑鉄60kg、鋼板切断屑20kg、切屑10kg -

GMF-42

4~5 14.7以上 19以上 605 670 360 60(6分通電4分休止の繰返し周期) 1.0 φ500 370 銑鉄120kg、鋼板切断屑90kg、切屑25kg

GMF-62

6~8 17.6以上 19以上 770 900 500 60(6分通電4分休止の繰返し周期) 3.3 φ700 670 銑鉄350kg、鋼板切断屑200kg、切屑100kg

GM-122

12~14 20.6以上 27以上 795 1110 620 60(6分通電4分休止の繰返し周期) 6.2 φ900 1140 銑鉄500kg、鋼板切断屑300kg、切屑200kg

GM-202

20~22 20.6以上 54以上 910 1370 750 60(6分通電4分休止の繰返し周期) 9.3 φ1100 1770 銑鉄900kg、鋼板切断屑500kg、切屑300kg

※ブレーカ配管又は1往復の油圧配管が必要です(但し、背圧が4.9MPaを超える油圧ショベルでは使用できません)。
※クラスが異なる油圧ショベルには取付けることができません。
※機種によっては取付けできない油圧ショベルもありますので、販売店までお問い合わせください。
※マグネット製品をご使用になる際には、「車両系建設機械運転技能講習修了証」(整地・運搬・積込及び掘削用)に加えて、「小型移動式クレーン運転技能講習修了証」の取得を推奨します。

完全油圧式ワンキャッチ専用仕様

GM-32-HP

OC-32HP
OC-37HP
14.7以上 490 435 60(6分通電4分休止の繰返し周期) 0.5 φ400 190 銑鉄60kg、鋼板切断屑20kg、切屑10kg

GM-120-HP

OC-122HP 20.6以上 820 1100 60(6分通電4分休止の繰返し周期) 6.2 φ900 1170 銑鉄500kg、鋼板切断屑300kg、切屑200kg

※ブレーカ配管又は1往復の油圧配管が必要です(但し、背圧が4.9MPaを超える油圧ショベルでは使用できません)。
※クラスが異なる油圧ショベルには取付けることができません。
※機種によっては取付けできない油圧ショベルもありますので、販売店までお問い合わせください。
※マグネット製品をご使用になる際には、「車両系建設機械運転技能講習修了証」(整地・運搬・積込及び掘削用)に加えて、「小型移動式クレーン運転技能講習修了証」の取得を推奨します。
※完全油圧式ワンキャッチ専用機種です。
