アタッチメントの着脱作業を効率化。
完全油圧式ワンキャッチの特徴をまずは動画でチェック！
主な特徴
FEATURES
NO MODIFICATION
油圧ショベル本体への改造は不要です
ワンキャッチの最大の特徴は、油圧ショベル本体の改造が必要ないこと。追加配管は一切必要なし！通常の油圧ショベルの配管仕様のままアタッチメントの簡単着脱が叶う画期的な製品です。

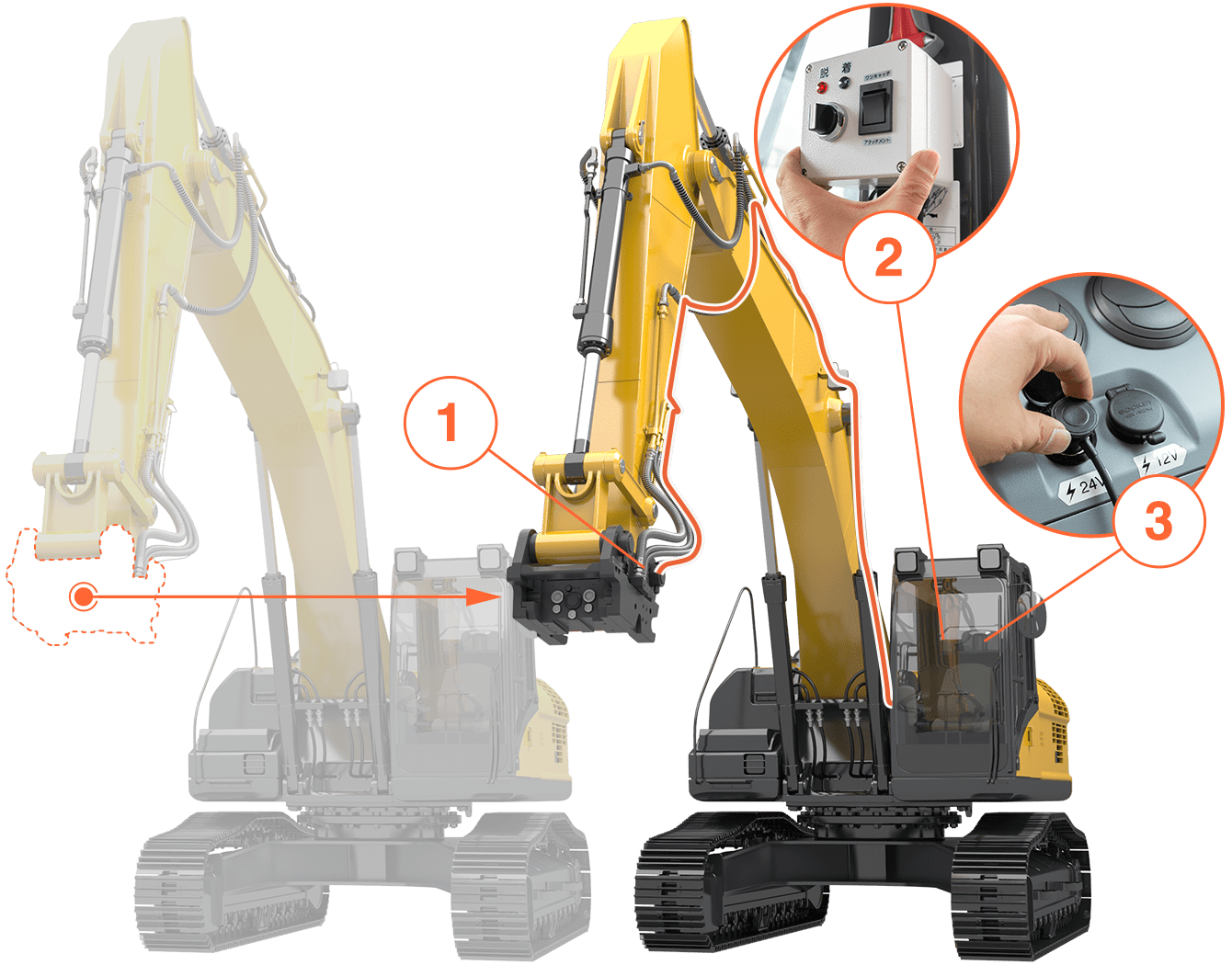

かんたん！取付Step
-
電源ケーブル取付
ワンキャッチからキャビンまで配線
-
専用リモコンをキャビンにセット
磁石でピタッ！
-
アクセサリーソケットから電源供給
電源をとるための改造不要
FAST & EASY
着脱作業が簡単&スピーディーに！キャビンから降りる必要なし！

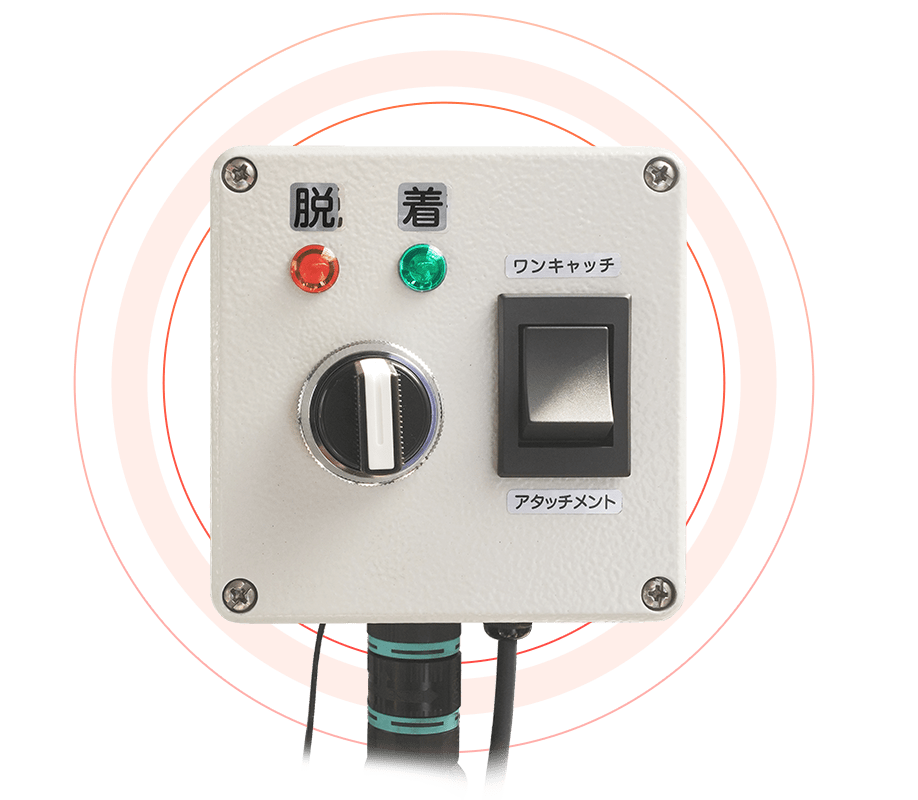

操作用の専用リモコン
ワンキャッチを使えばキャビンの中から着脱作業のすべてをコントロールすることが可能です。

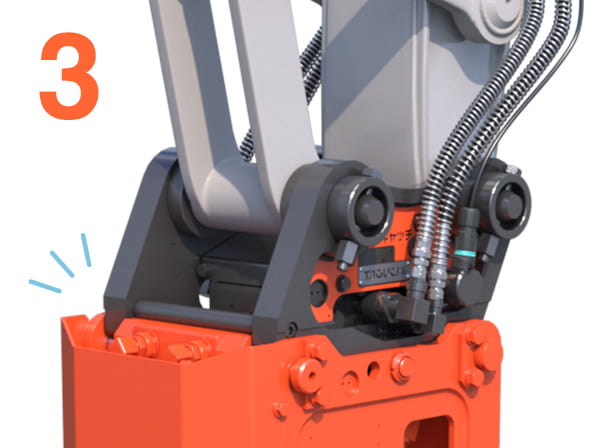

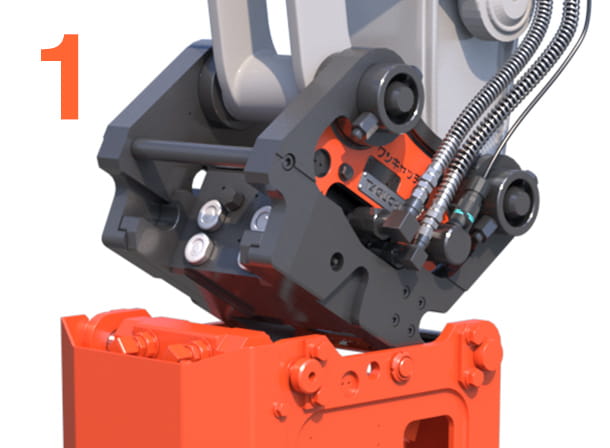

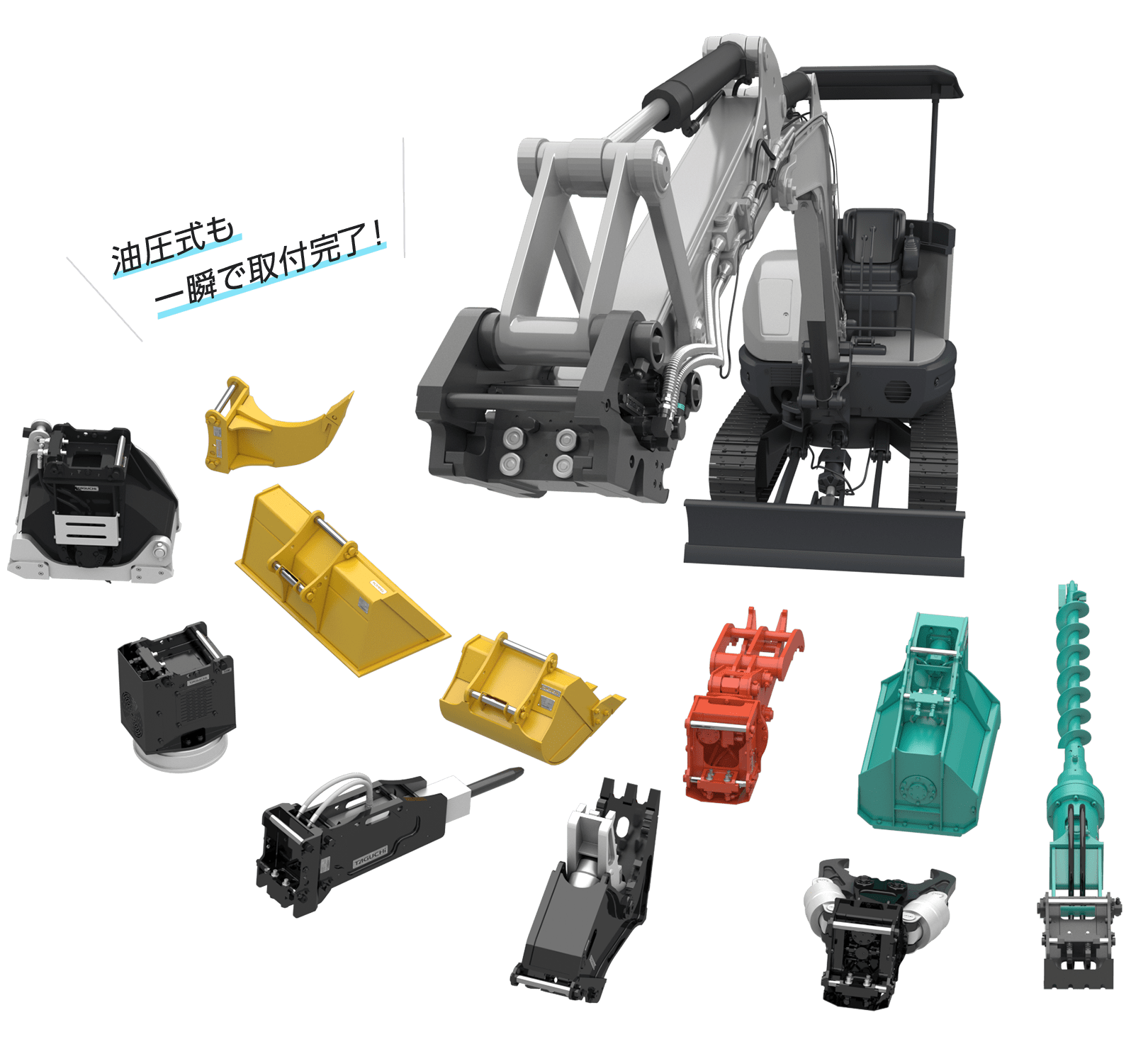

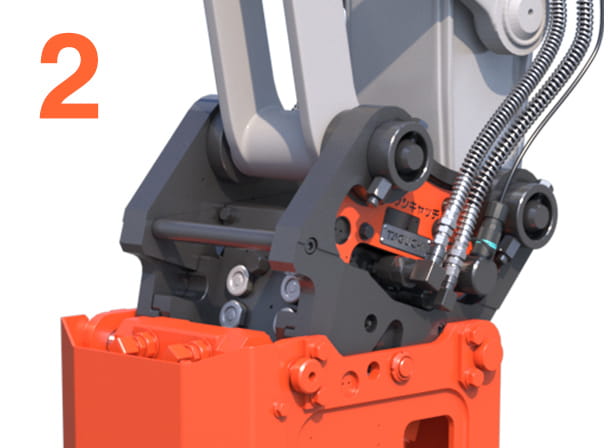

操作方法はとっても簡単。固定側フックをアタッチメントにかけ（1）、フック位置決めができたら（2）、アームを巻き込んだ状態で操作用の専用リモコンのつまみ部分を回しながらペダルを踏むだけ（3）。稼働側フックが動いてロックがかかります。油圧式アタッチメントも一瞬で着脱でき、装着後すぐに旋回・開閉が可能です。
作業者はキャビンから降りることなく最低限の作業で、安全に着脱作業が行えます。 対応アタッチメントも豊富！
※装着イメージです。実際はアームを巻き込んだ状態での装着となります。
SAFETY TECHNOLOGY
世界最高レベル
安心安全なロック機構
完全油圧式ワンキャッチには特許技術を含む３つの安全機構が搭載されています。トリプルロック方式で「落ちない、外れない」、究極の安全性を実現しています。
まず第1にパイロットチェックバルブで油漏れを防止し、そして第2に独自のセルフロック機構の採用。そして第3のロックには各クラスに適したロック機構が採用されています。
角度センサーで落下を防止
アタッチメントが落下しない角度になるまで、稼働側フックが動かないように角度センサーにより制御。万が一の事故を防ぎます。
JAXA共同特許のメカニカルロック
JAXAと共同開発した特許技術のメカニカルロックを搭載。赤いロック機構がピンにかかると、万が一稼働側フックが外れてもアタッチメントが落下することはありません。遠隔操作での作業の安全性を確保することは地上でも宇宙でも大切なミッションなのです。

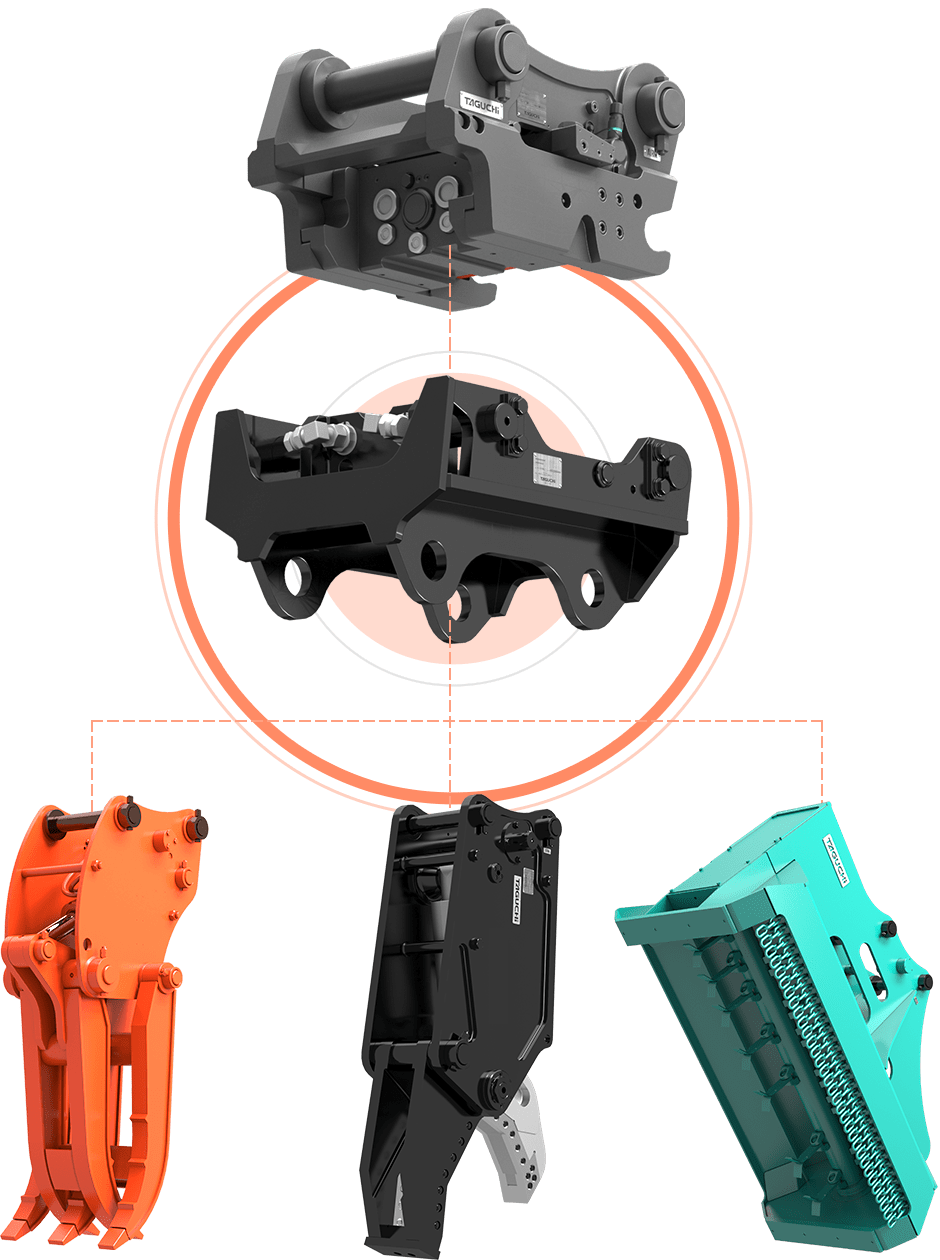

ADAPTER
専用アダプタで従来型の
アタッチメントも使用可能
通常使用のタグチ製アタッチメントでも問題ありません。
専用の「アダプタのアダプタ」（3〜12tonショベル用）があれば、完全油圧式ワンキャッチの対応アタッチメントとして使用可能です。
OC-32-BA-2
OC-32・37HP対応
OC-37-BA-2
OC-32・37HP対応

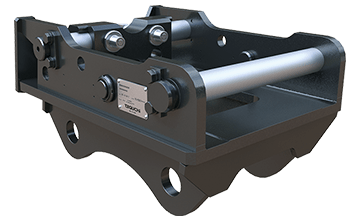

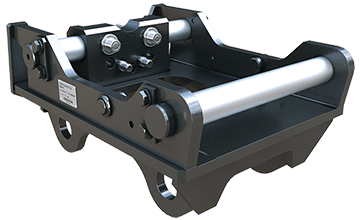

OC-62-BA-2
OC-62HP対応
OC-122-BA-2
OC-122HP対応
製品仕様
SPEC

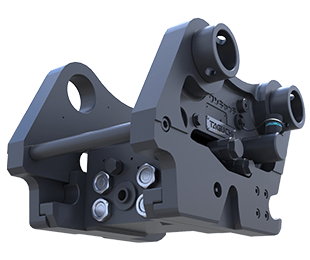

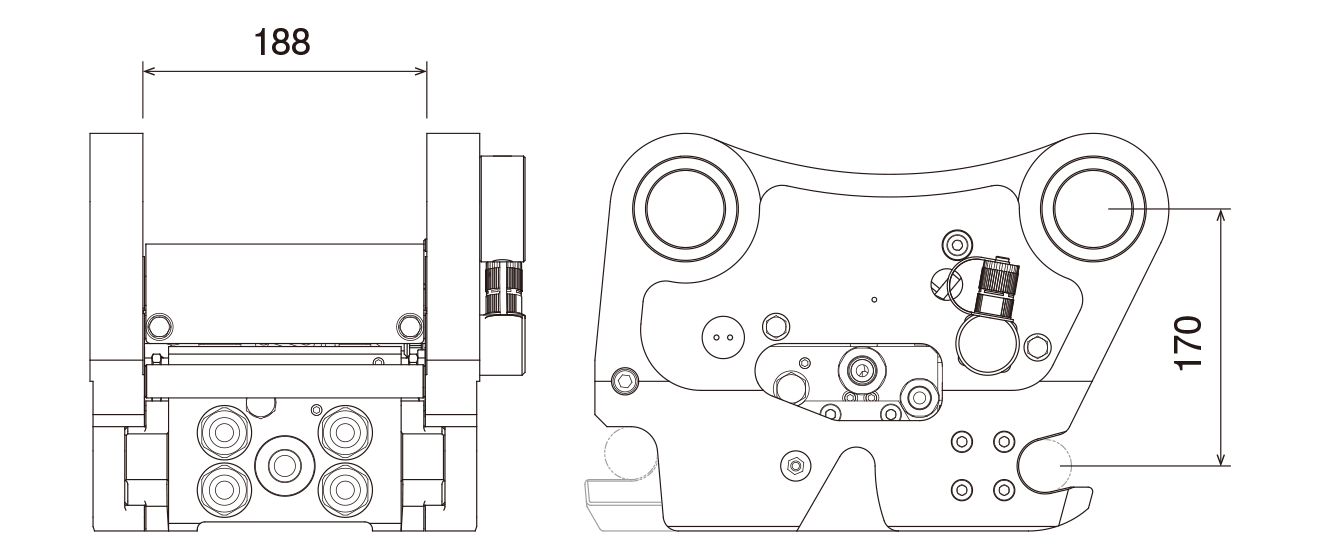

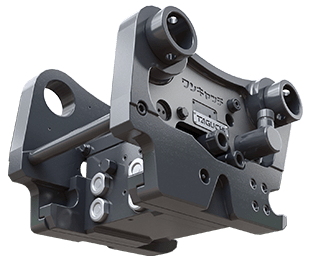

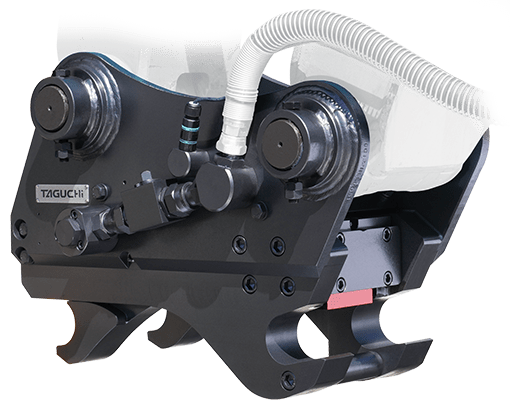

完全油圧式ワンキャッチ OC-37HP

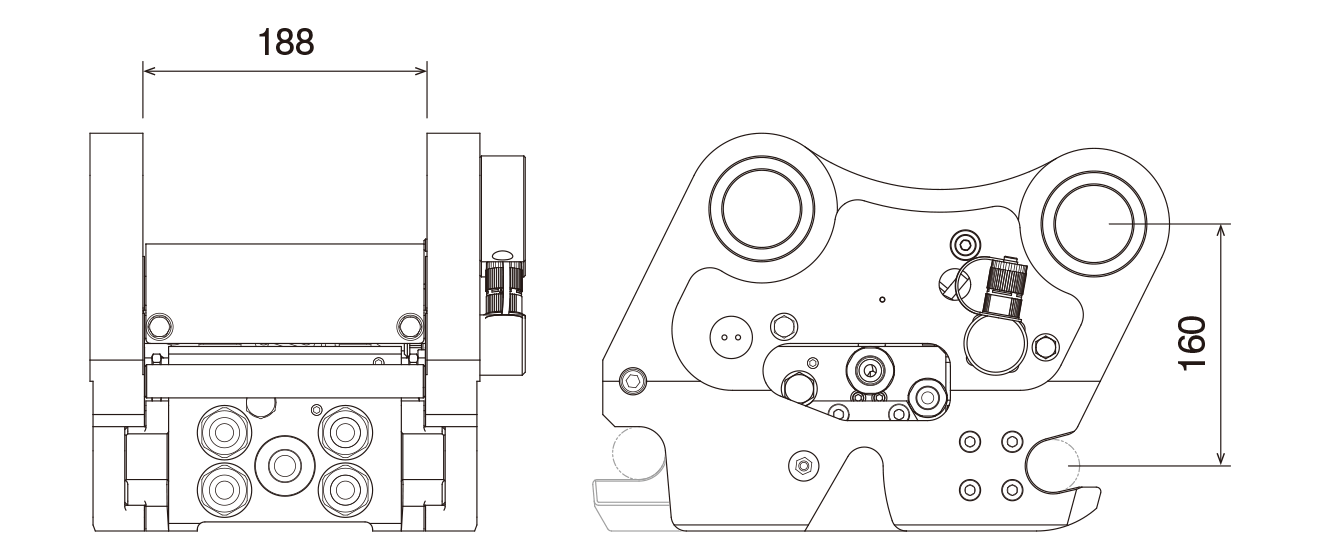

- 仕様図
- 本体クラスの目安
- 3～5.5 ton
- 最大使用圧力
- 24.5 MPa
- オフセット距離
- 170 ㎜
- 質量
- 53 ㎏
- アダプタタイプ
- ◯

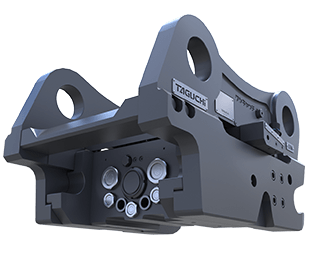

完全油圧式ワンキャッチ OC-122HP
- 仕様図
- 本体クラスの目安
- 12〜14 ton
- 最大使用圧力
- 34.3 MPa
- オフセット距離
- 210 ㎜
- 質量
- 220 ㎏
- アダプタタイプ
- ◯

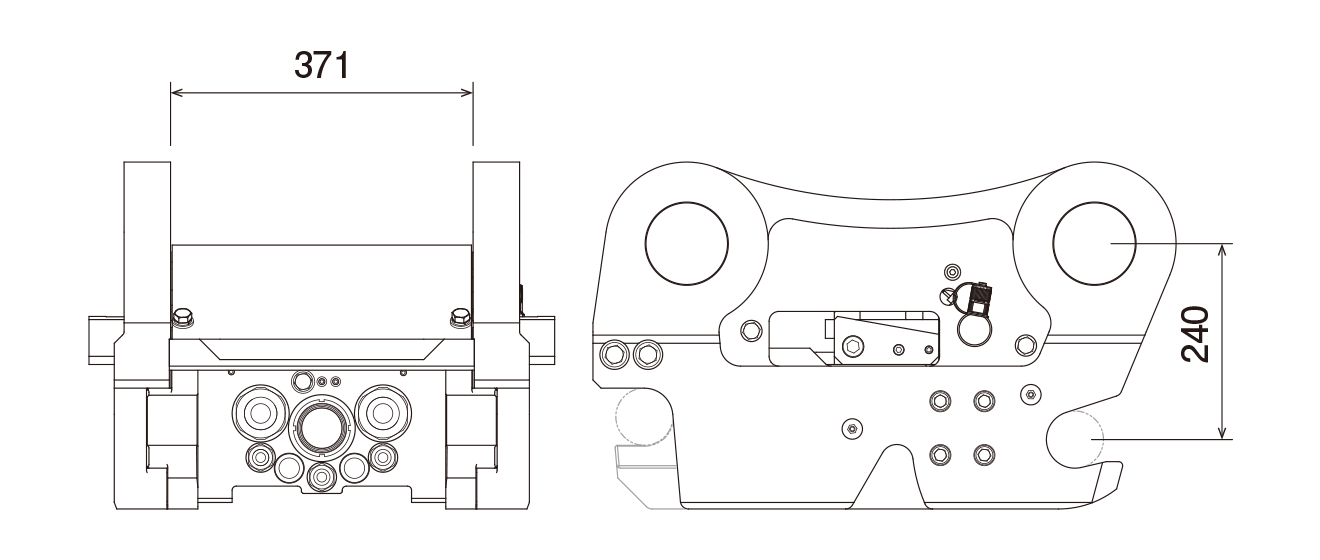

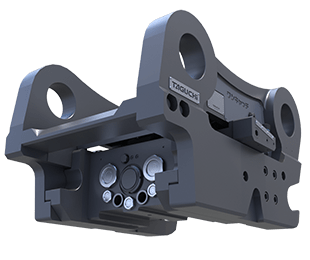

完全油圧式ワンキャッチ OC-202HP
- 仕様図
- 本体クラスの目安
- 20～22 ton
- 最大使用圧力
- 34.3 MPa
- オフセット距離
- 240 ㎜
- 質量
- 340 ㎏
- アダプタタイプ
- ◯

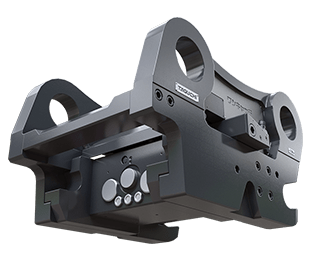

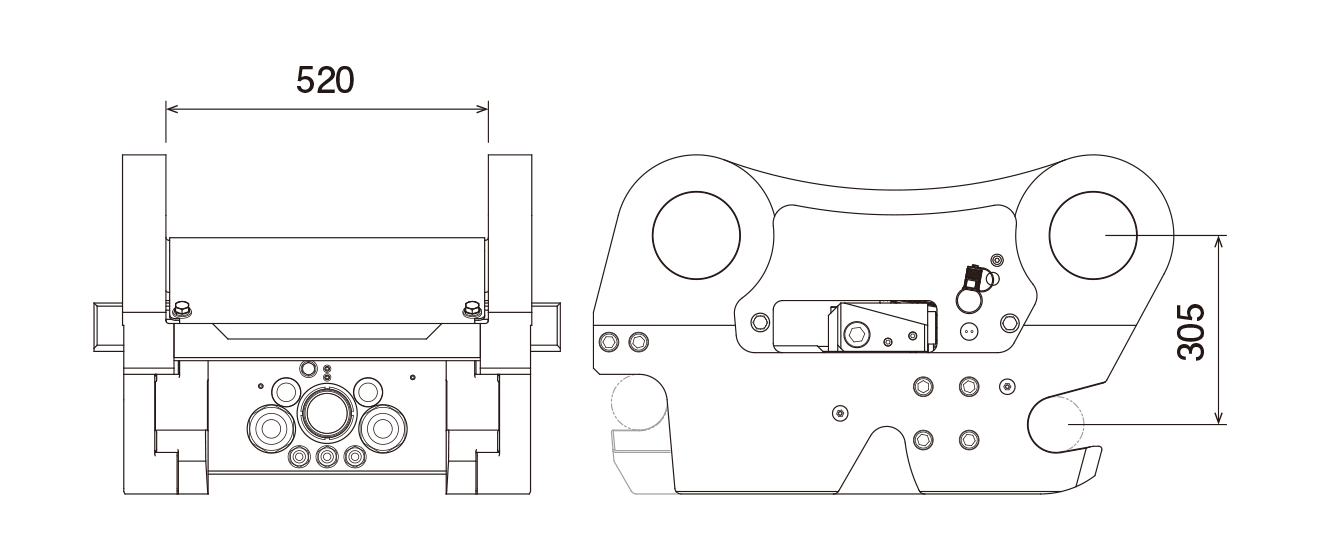

完全油圧式ワンキャッチ OC-402HP
- 仕様図
- 本体クラスの目安
- 40～45 ton
- 最大使用圧力
- 34.3 MPa
- オフセット距離
- 305 ㎜
- 質量
- 720 ㎏
- アダプタタイプ
- ◯
対応アタッチメント
ATTACHMENTS
- OC-32HP・37HP対応
- OC-122HP対応
D大割機
MC小割機
GBブレーカ
全旋回グラスパーVS
クサカルゴン
クサカルゴンスリム
マグ・ゴン
エスカルゴン
ミニアースオーガー
ドラムカッター
全旋回油圧コンパクタ
Gバケット
Gバケット

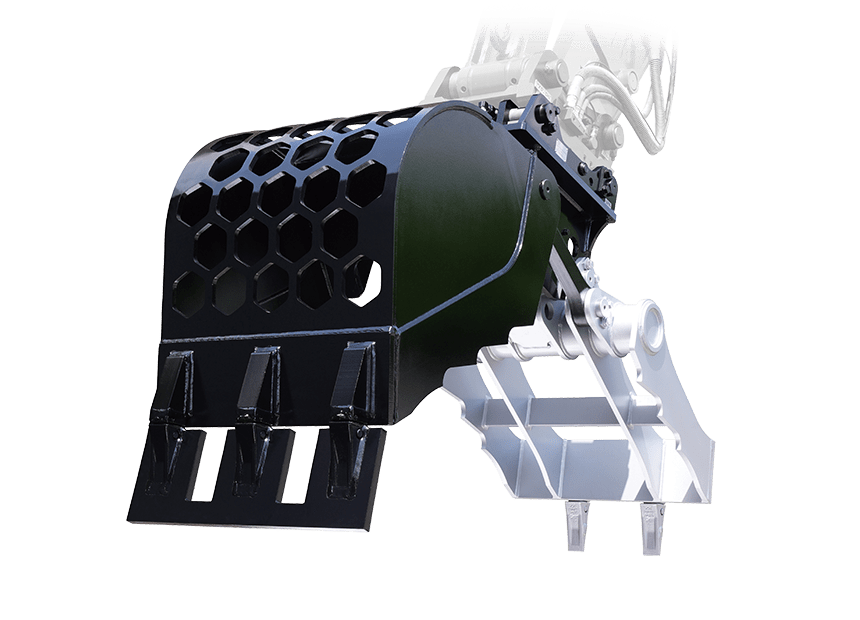

ハニカムスケルトンバケット
法面バケットY-1
シングルリッパー

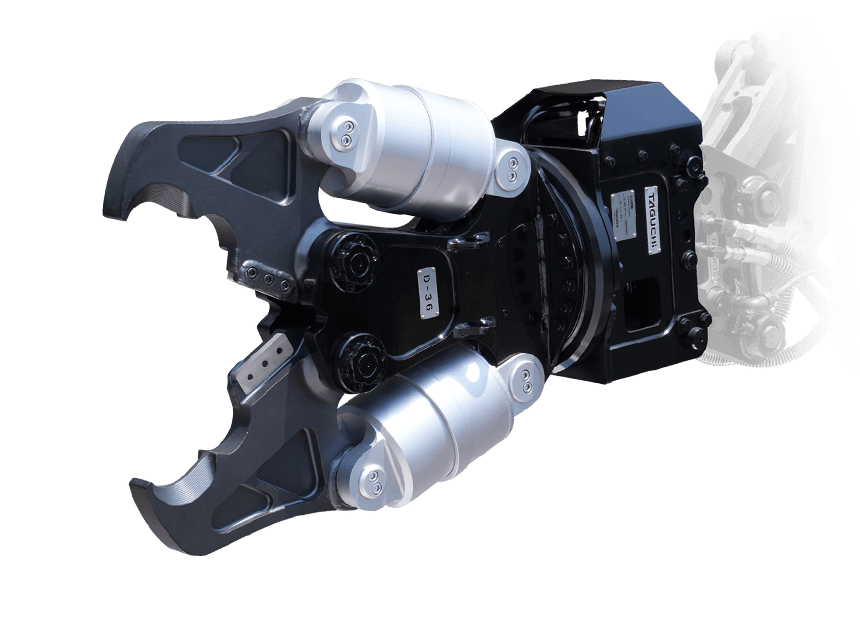

D-36S-HP
-
対応完全油圧式ワンキャッチ
OC-32HP・OC-37HP
-
最大使用圧力
24.5 MPa
-
最大開口幅
360 mm
-
質量
240 kg

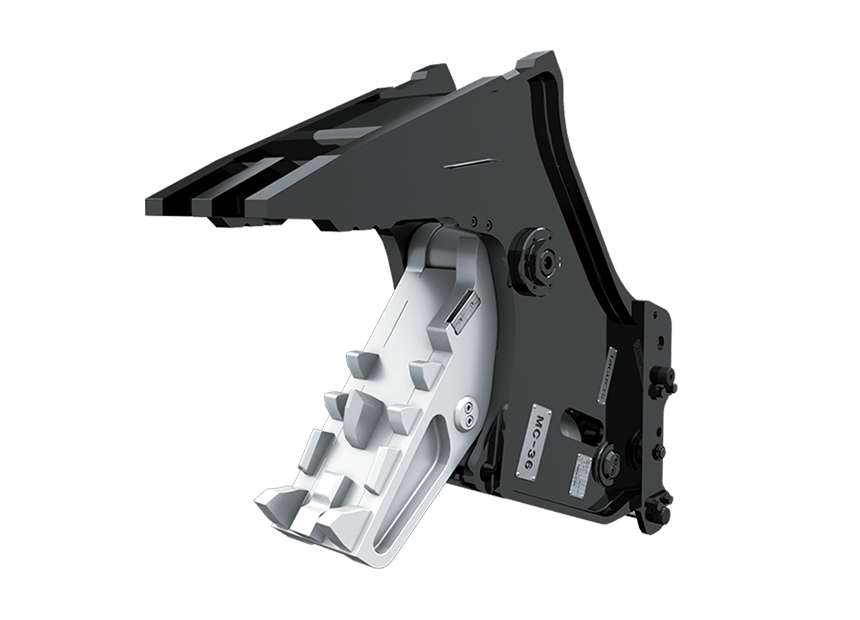

MC-36-HP
-
対応完全油圧式ワンキャッチ
OC-32HP・OC-37HP
-
最大使用圧力
24.5 MPa
-
最大開口幅
430 mm
-
質量
240 kg

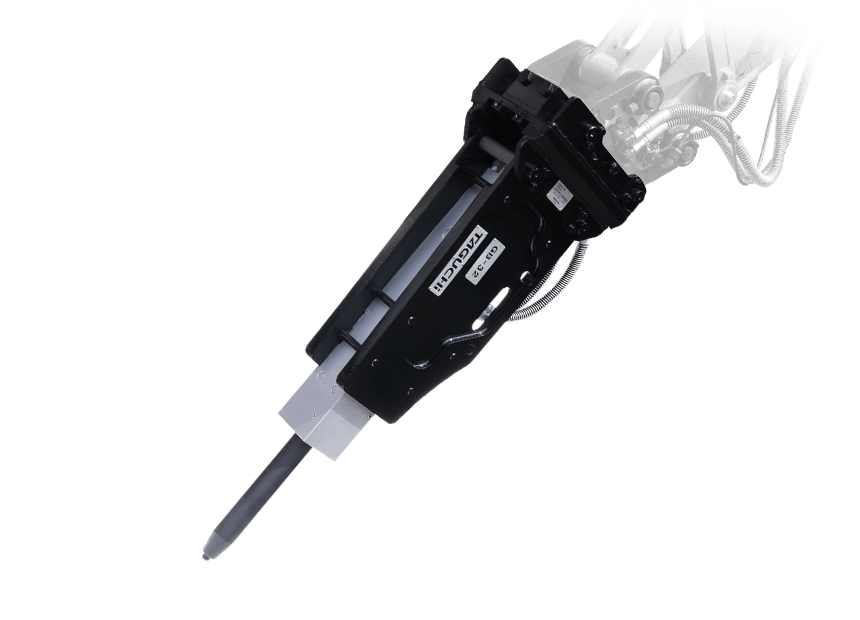

GB-32-HP
-
対応完全油圧式ワンキャッチ
OC-32HP・OC-37HP
-
使用圧力
10〜15 MPa
-
打撃数
550〜1000 bpm
-
チゼル直径
Φ 58
-
質量
240 kg

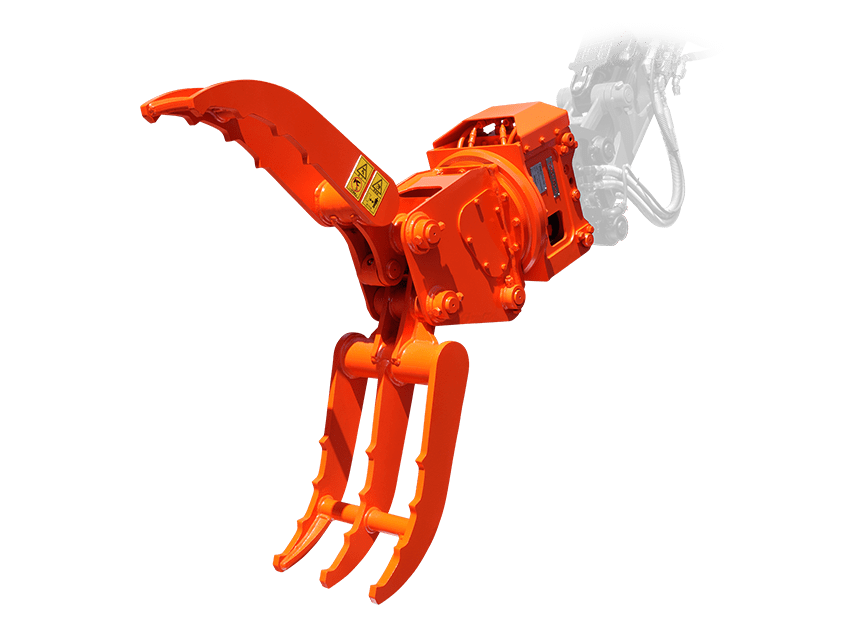

GV-32S-HP
-
対応完全油圧式ワンキャッチ
OC-32HP・OC-37HP
-
最大使用圧力
24.5 MPa
-
最大開口幅
1200 mm
-
質量
200 kg

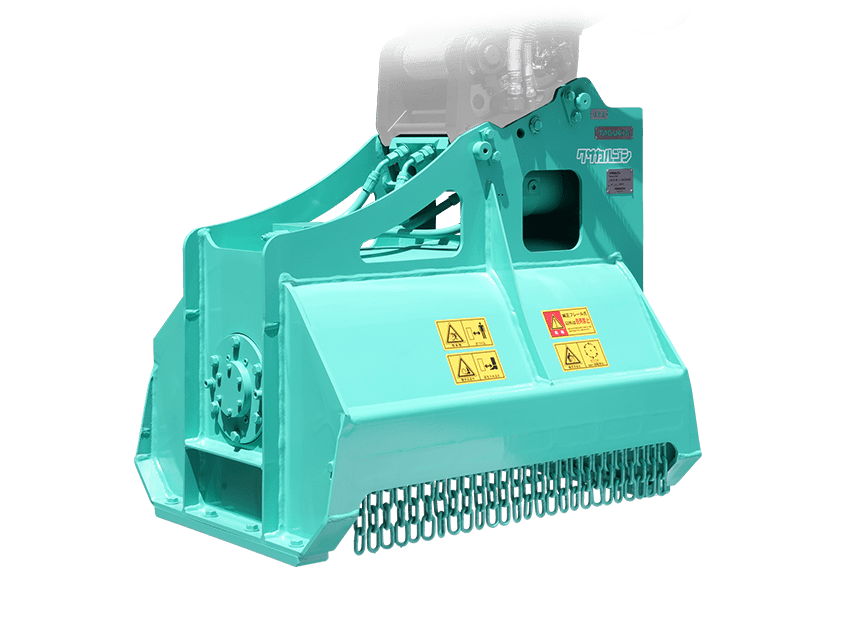

KS-27-HP
-
対応完全油圧式ワンキャッチ
OC-32HP・OC-37HP
-
爪枚数
18 枚
-
周速
60 m/s
-
質量
240 kg

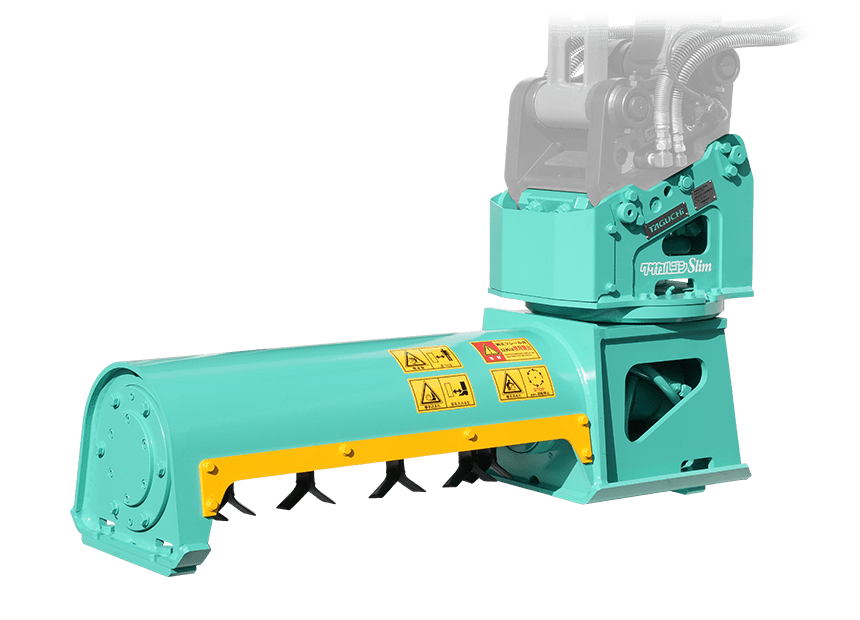

HM-32S-HP
-
対応完全油圧式ワンキャッチ
OC-32HP・OC-37HP
-
爪枚数
18 枚
-
周速
24 m/s
-
質量
220 kg

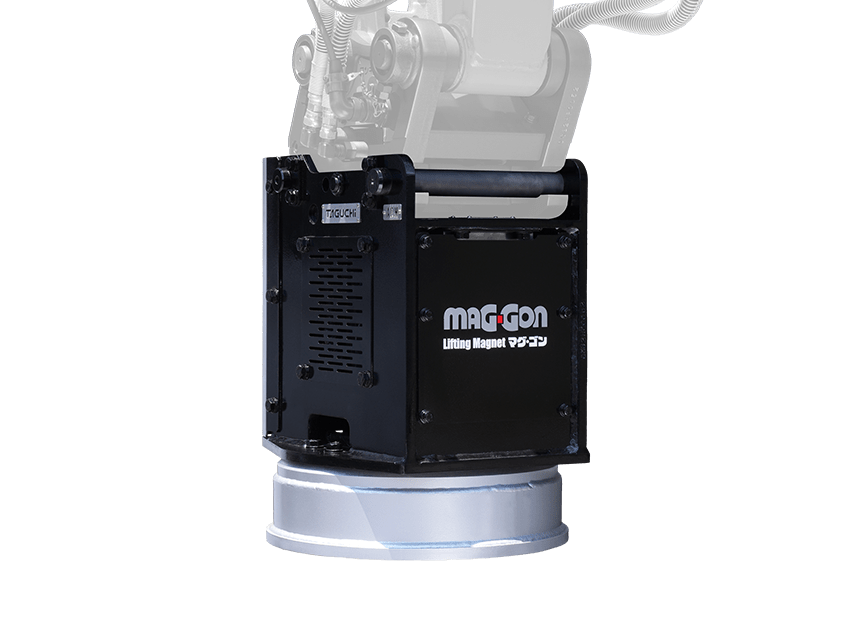

GM-32-HP
-
対応完全油圧式ワンキャッチ
OC-32HP・OC-37HP
-
使用圧力
14.7〜 MPa
-
マグネット径
φ 400
-
質量
190 kg

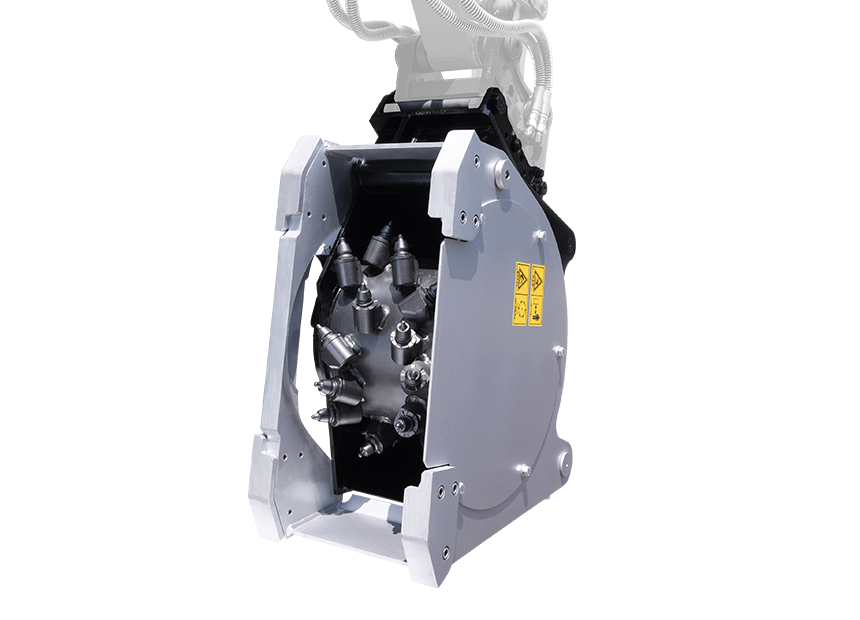

ES-32-HP
-
対応完全油圧式ワンキャッチ
OC-32HP・OC-37HP
-
切削幅
250 mm
-
切削深さ
0〜85 mm
-
質量
290 kg

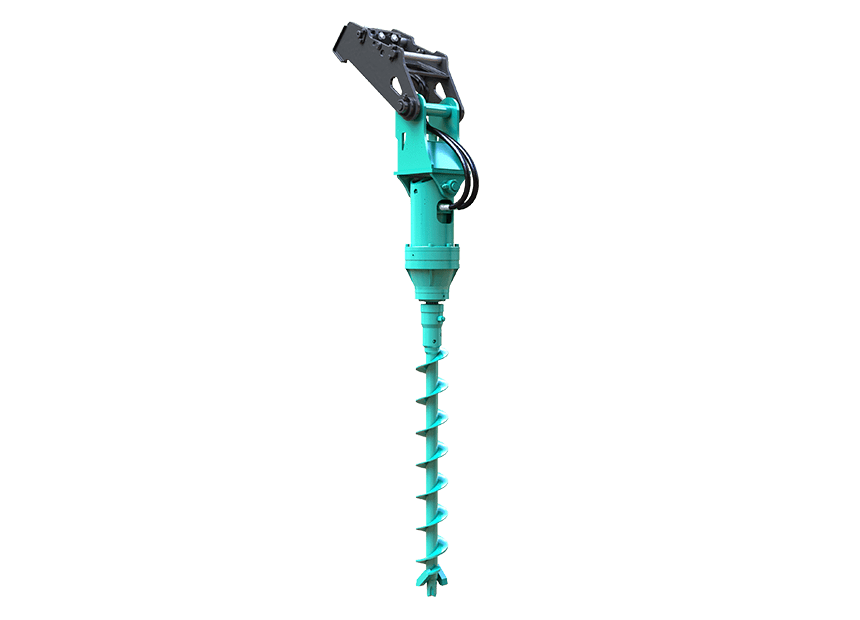

EA-30-HP
-
対応完全油圧式ワンキャッチ
OC-32HP・OC-37HP
-
最大使用圧力
24.5 MPa
-
回転数
75 rpm（40L/min時）
-
質量
180 kg

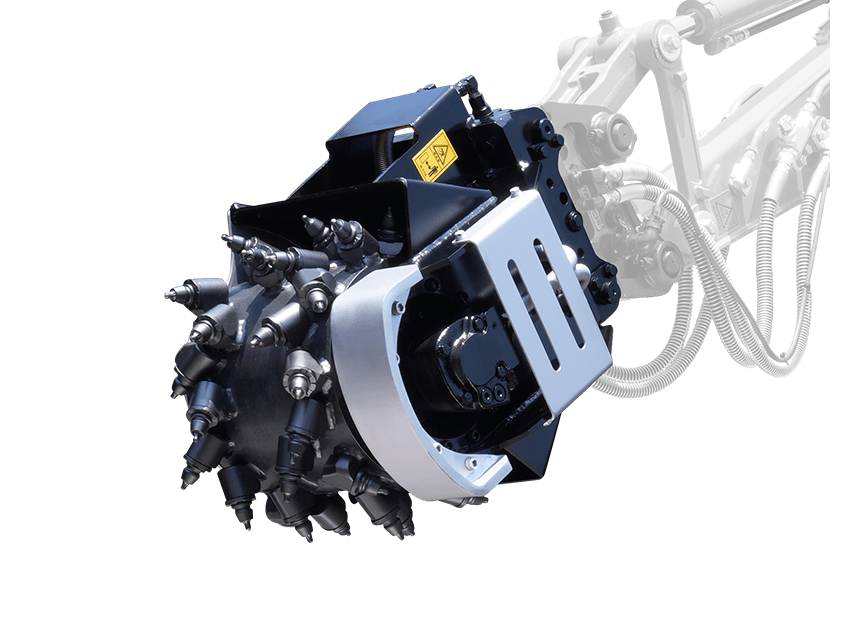

DC-32-HP
-
対応完全油圧式ワンキャッチ
OC-32HP・OC-37HP
-
切削幅
300 mm
-
切削深さ
70 mm
-
質量
240 kg

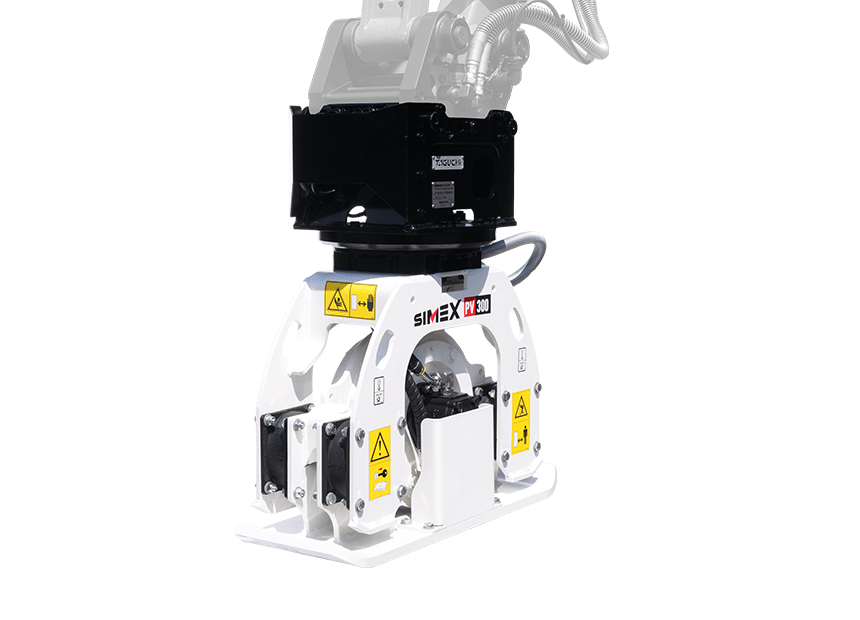

PV-32S-HP
-
対応完全油圧式ワンキャッチ
OC-32HP・OC-37HP
-
使用圧力
16 MPa
-
質量
260 kg

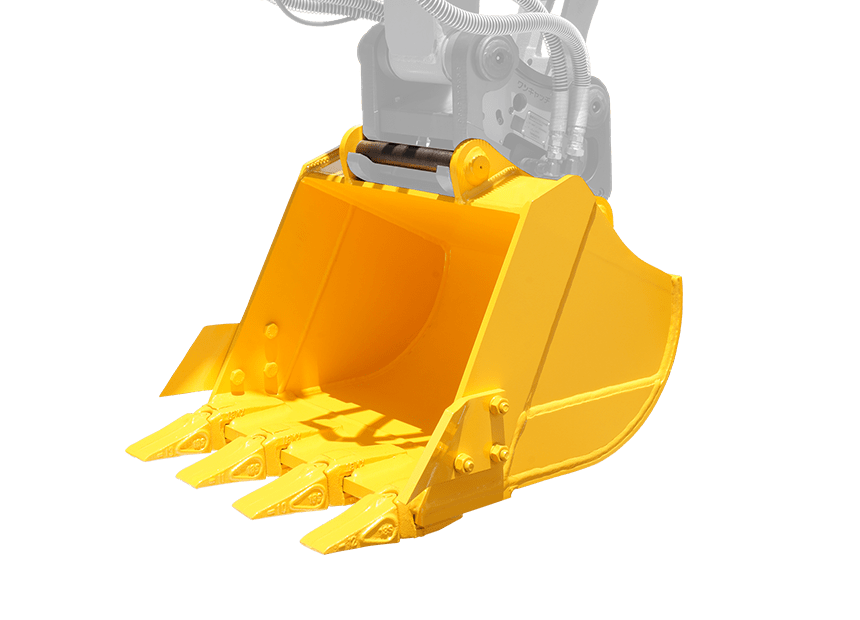

BK-32-550-HP
-
対応完全油圧式ワンキャッチ
OC-32HP・OC-37HP
-
バケット容量
0.08 ㎥
-
バケット幅
550 mm
-
質量
90 kg

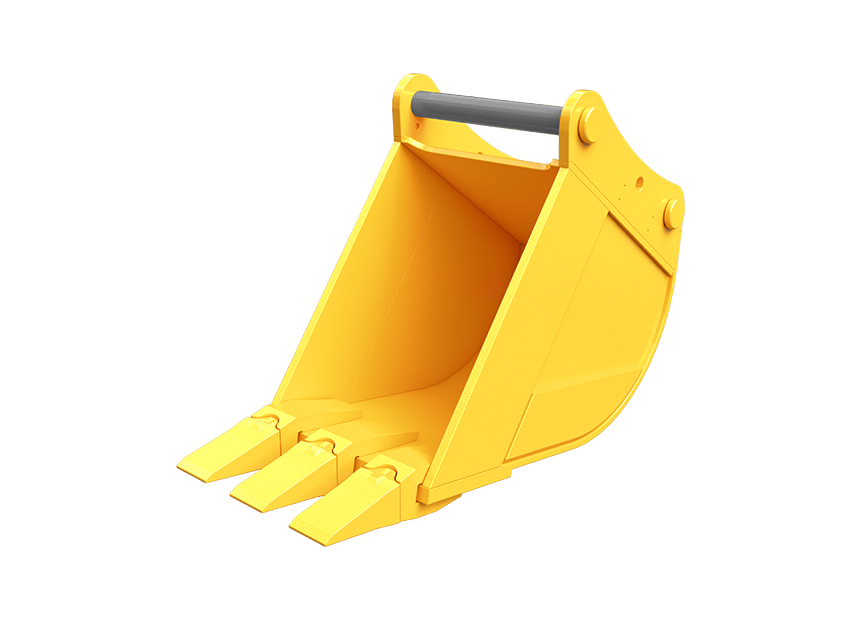

BK-32-280-HP
-
対応完全油圧式ワンキャッチ
OC-32HP・OC-37HP
-
バケット容量
0.04 ㎥
-
バケット幅
280 mm
-
質量
60 kg

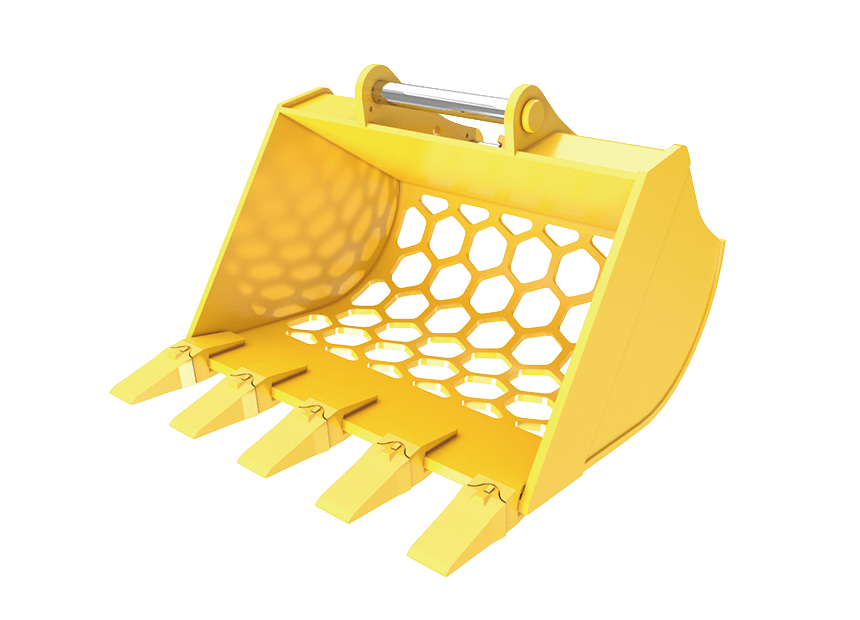

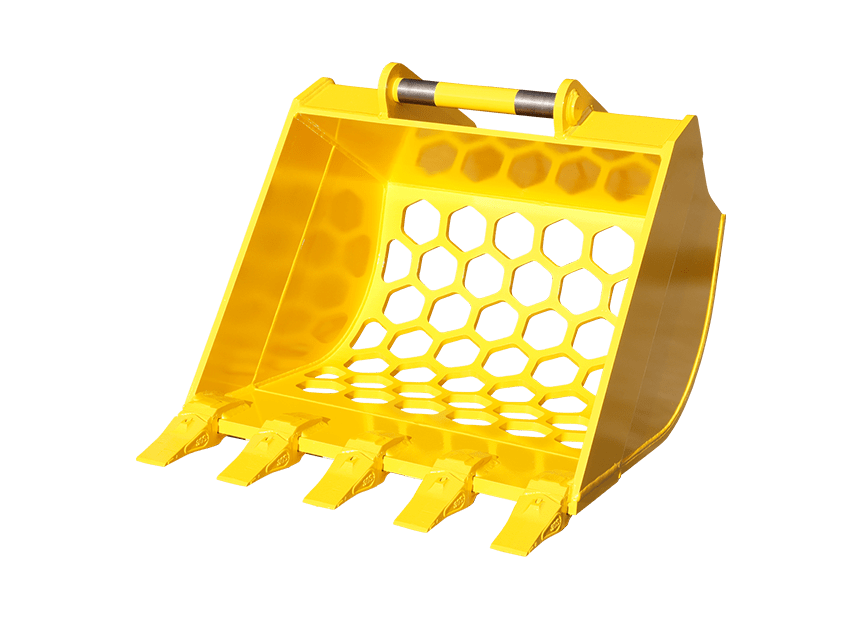

HSK-32-HEX80-HP
-
対応完全油圧式ワンキャッチ
OC-32HP・OC-37HP
-
六角穴対辺
80 mm
-
バケット幅
660 mm
-
質量
90 kg

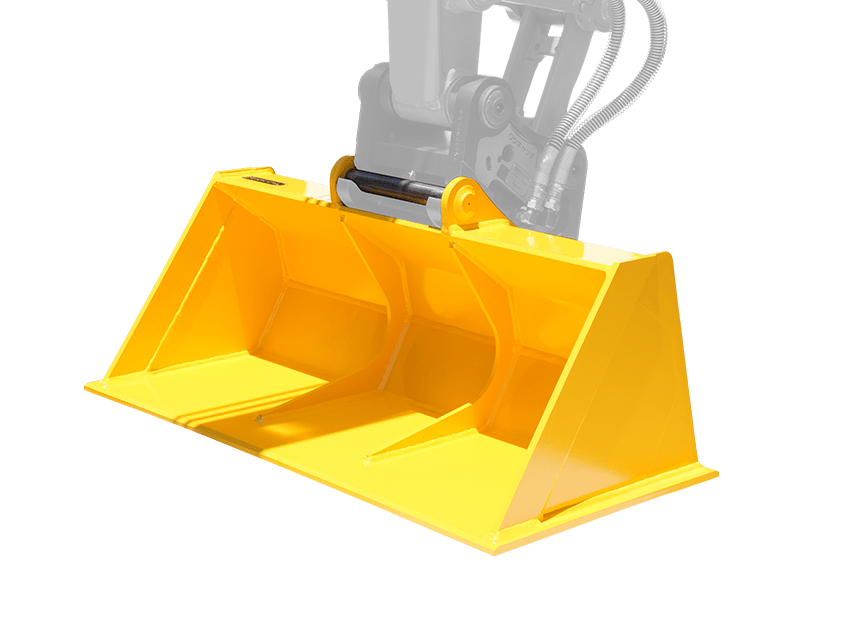

Y1-32-HP
-
対応完全油圧式ワンキャッチ
OC-32HP・OC-37HP
-
バケット幅
1000 mm
-
質量
110 kg

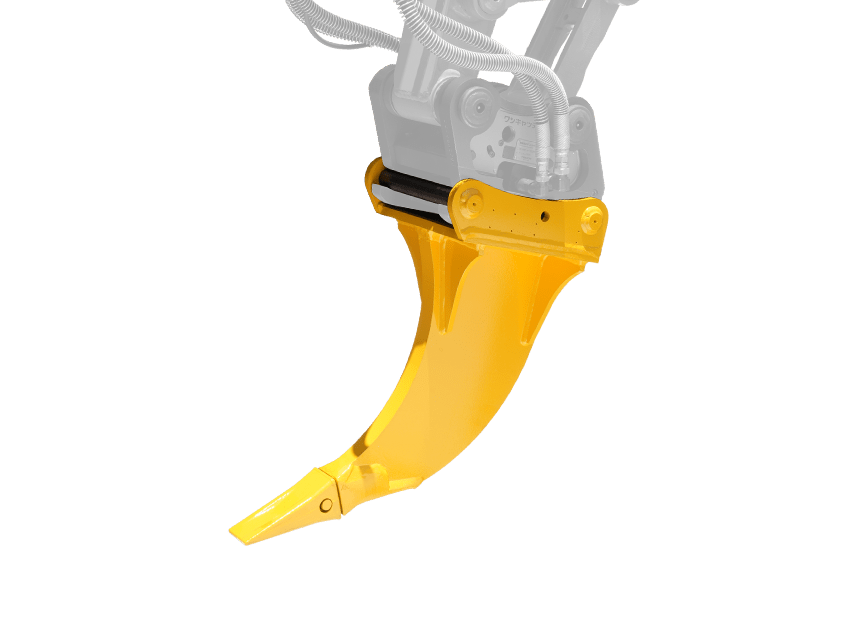

RI-32-HP
-
対応完全油圧式ワンキャッチ
OC-32HP・OC-37HP
-
本体長さ
675 mm
-
質量
65 kg

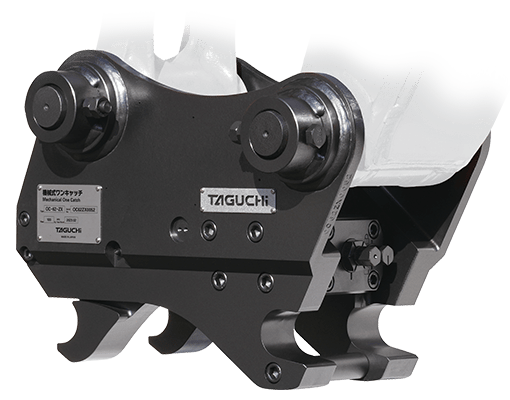

シリーズラインアップ
